Ядро на данном графическом адаптере питается от силовой обвязки, постоенной на базе стабилизатора RichTek RT9259A. Он находится в районе чипа с обратной стороны платы. Вот типовая схема включения нашего стабилизатора:

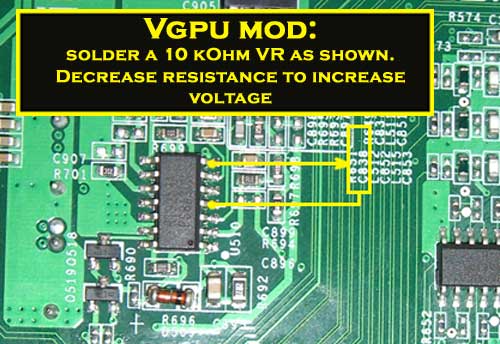

Для повышения напряжения на ядре необходимо припаять переменный резистор сопротивлением 10 кОм одним выводом к 4-й ноге RT9259A, вторым – к общему проводу, в качестве которого можно использовать 7-й вывод этой микросхемы:
Любители карандашного мода для поднятия напряжения должны зарисовать резистор R705 для снижения его сопротивления:
Изначальное сопротивление указанного резистора – 350 Ом, его понижение примерно на 20 Ом приводит к увеличению напряжения на 0,1 В.
Мониторинг вольтажа на графическом чипе можно производить на любом из трех указанных конденсаторов:
Дефолтное напряжение на ядре Leadtek GF 7300 GT 256 MB составило 1,2 В, что уже само по себе выше номинала. Как следствие, графический адаптер без каких-либо модификаций разгонялся до зловещих 666 МГц по чипу (кстати, очень и очень неплохо при столь малом повышении напряжения!). После установки водяного охлаждения:
… и напряжения 1,6 В мы без особых ухищрений смогли покорить частоту 805 МГц, и это – без модификаций прошивки с целью снижения частоты работы блока геометрии для повышения частоты работы двух других блоков! Пожалуй, это самый разгоняемый G73 изо всех, которые прошли через мои руки!
Вольтмод памяти
За питание памяти отвечает стабилизатор производства того же RichTek, RT9214, который находится в верхнем углу платы с лицевой стороны:
Вот его типовая схема включения:
Номинальное напряжение для DDR-2 памяти составляет 1,8 В, в нашем случае оно не отличалось от номинала. Для его поднятия необходимо ножку, отвечающую за feedback (№ 6), соединить через резистор сопротивлением 20 кОм с общим проводом, в качестве которого можно использовать 3-ю ногу того же стабилизатора:
Для любителей порисовать – необходимо снизить сопротивление резистора R715. Тем, кто отдает предпочтение пайке, удобнее будет припаять провода к указанному резистору, так как доступ к стабилизатору прикрыт окружающими его элементами:
Мониторинг напряжения производится на этом конденсаторе (на соседний электролит подается 12 В, так что не попутайте, а то сильно испугаетесь во время работы! :) ):
С номинальных 350 МГц видеопамять на данном адаптере разгонялась до 410 МГц, поднятие напряжения до 2,0 В позволило осилить ещё 20 МГц. При большем повышении напряжения наблюдалось снижение разгонного потенциала памяти.
Стоит также упомянуть, что в процессе тестов оборотная сторона PCB обдувалась агрессивным 120 мм вентилятором производства Titan, для общего облегчения теплового режима работы карты.
Для продолжительной работы графического адаптера от Leadtek на повышенных частотах желательно установить радиаторы на силовые транзисторы с лицевой
…и с обратной стороны печатной платы:
Также можно прикрепить радиатор на стабилизатор памяти, так как последний хорошо прогревается (в основном – благодаря двум транзисторам прямо под ним с другой стороны PCB).
