Модификация системы питания графического чипа

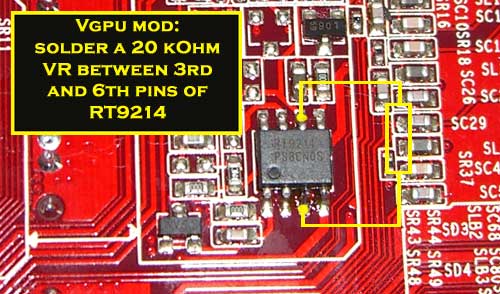

Для поднятия напряжения на ядре необходимо feedback-контакт (№ 6) упомянутой микросхемы соединить с землей (помните, что в качестве последней можно использовать третью ножку стабилизатора) через резистор сопротивлением 10 кОм:

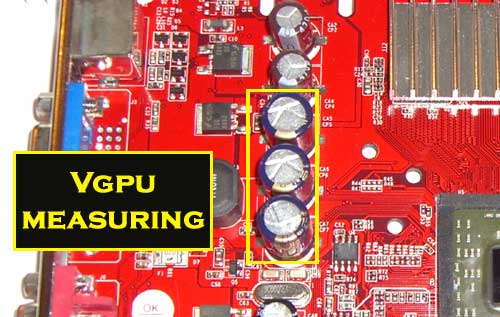

Мониторинг напряжения осуществляется на ножках этих конденсаторов:

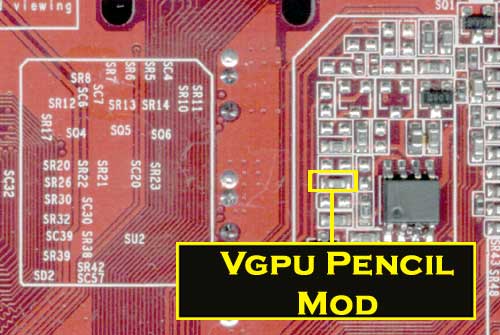

Возможен карандашный вольтмод путем понижения сопротивления резистора SR30 (соответствующие маркировки SMD-деталей даны на соседнем свободном участке текстолита):
Номинальное значение на Palit GF 7300 GT Sonic 128 MB в моем случае составило 1,15 В, что немного выше рекомендованного значения, однако недостаточно для серьезного разгона. Как следствие, частотный потенциал ядра в таких условиях безо всяческих модификаций и замены системы охлаждения составил относительно скромные 535 МГц. Поднятие напряжения до 1,5 В позволило покорить частоту 712 МГц, для дальнейшего разгона требовалось дополнительное питание графического чипа. Однако благодаря плохому температурному режиму платы в целом на этом «достижении» было решено остановиться.
Вольтмод памяти

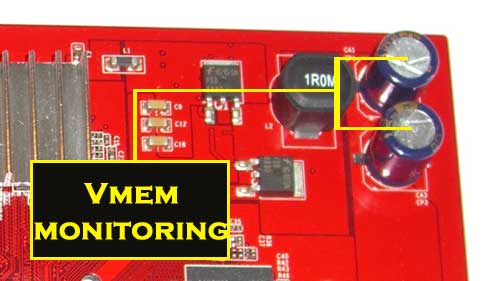

За питание памяти, как мы уже отметили, отвечает тот же, что и за ядро, стабилизатор. Номинальное напряжение, которое изначально присутствовало на видеопамяти – 2,01 В. Замерять его можно здесь:

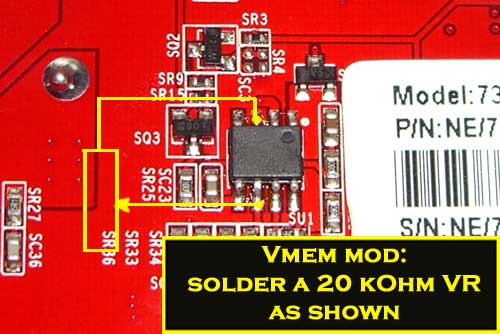

Для дальнейшего увеличения этого значения, как и в вышерассмотренном случае, необходимо соединить через резистор сопротивлением 20 кОм 3-ю и 6-ю ножки стабилизатора:

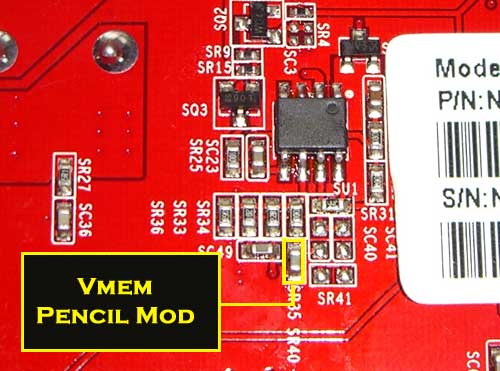

Чтобы ограничиться карандашом, необходимо понизить сопротивление резистора, обозначенного на плате как SR40:
Начальный разгон нашей памяти в номинальных условиях составил 750 МГц, что весьма неплохо. Дальнейшее поднятие напряжения до 2,1 В позволило прибавить ещё 73 МГц, то есть общий показатель составил 823 МГц. Опять же, для GF 7300 GT частота просто огромная, однако для памяти со временем выборки 1,4 нс производства Samsung результат относительно средний.

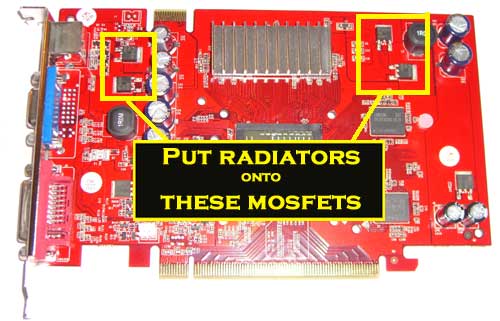

Как уже было сказано, разгонять графический чип до более высоких значений не хотелось из-за плохого температурного режима платы в целом. Ее греют силовые транзисторы стабилизаторов напряжения, на которые желательно установить радиаторы:

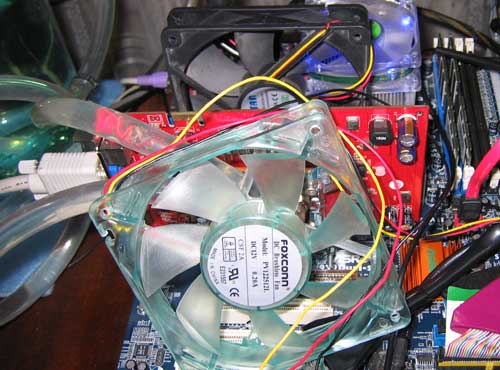

Для тестирования Palit GF 7300 GT 128 MB на открытом стенде без радиаторов применялся дополнительный обдув платы двумя (!) агрессивными 120 мм вентиляторами:
Не откажутся от дополнительного охлаждения в виде маленьких радиаторов собственно стабилизаторы ядра и памяти.
