Нужные нам стабилизаторы находятся на оборотной стороне печатной платы:
Модификация системы питания графического чипа

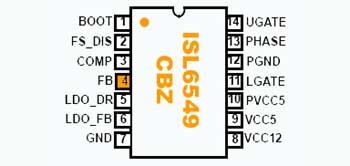

За питание графического чипа отвечает стабилизатор от Intersil, ISL6549CBZ, познакомиться с которым нам уже удалось во время вольтмодификации видеокарт семейства GF 7600 GS на референсном дизайне. Вот его распиновка:

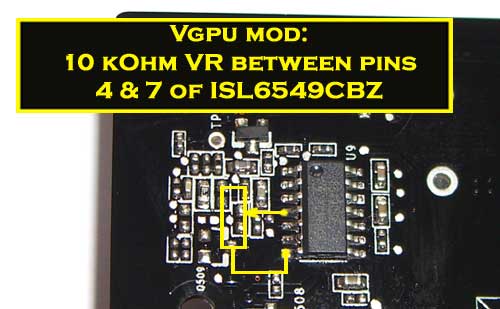

Для повышения напряжения необходимо переменный резистор сопротивлением 10 кОм подпаять к 4-й ножке стабилизатора и «земляному» контакту, в качестве которого отлично подходит 7-я ножка:

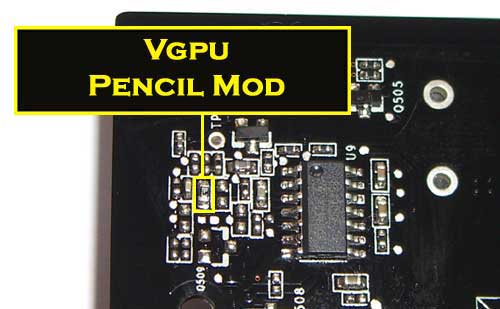

Для карандашного мода ищем резистор, обозначенный на следующем рисунке и понижаем его сопротивление. Правда, следует отметить, что на рассмотренных адаптерах от Leadtek и Palit такие моды происходят намного проще, чем на продукте от Inno3D. Причина тому – применение на плате примерно в 2 раза меньших по площади мелких SMD-элементов.

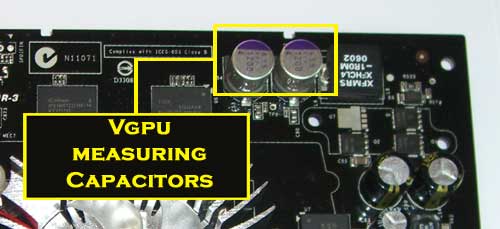

В системе питания ядра в качестве фильтров присутствуют два весьма качественных электролита, на которых и следует замерять значение подаваемого напряжения:
При более подробном знакомстве с системой питания оказалось, что номинальное его значение для рассматриваемого продукта составляет 1,3 В, то есть равняется номинальному напряжению на видеокартах GF 7600 GT! Это, с одной стороны, должно позволить получше его разогнать, а с другой – приведет к его дополнительному нагреву и некоторому ухудшению общего температурного режима платы в целом, что может быть актуально для пользователей, которые разгоном не занимаются (однако сам факт штатного завышения вольтажа совсем не следует воспринимать как что-то страшное и неприемлемое. Просто для гарантии стабильной работы G73 на заявленной частоте производитель решил перестраховаться и подал напряжение, аналогичное видеокартам GF 7600 GT).

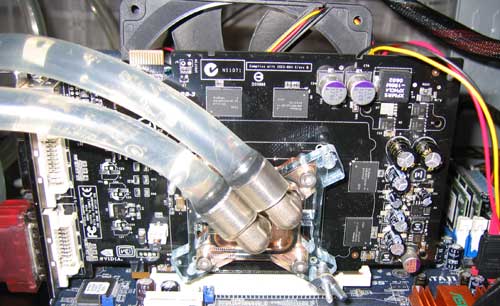

Правда, ядро без дополнительных модов разогналось весьма слабо – всего 565 МГц. Поднятие напряжения до 1,6 В позволило осилить частоту в 685 МГц, что также очень слабо для G73. Видимо, нам попался просто неудачный экземпляр видеокарты в плане разгонного потенциала графического чипа. Для его охлаждения применялось всё то же водяное охлаждение и обдув обратной стороны платы 120 мм вентилятором:
Вольтмод памяти

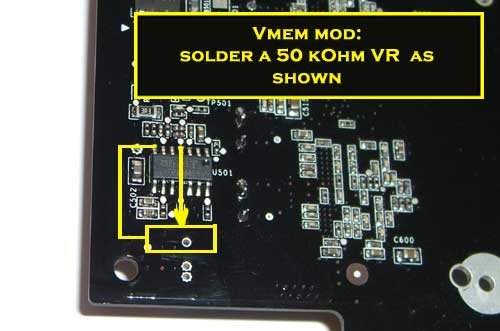

Питанием памяти на Inno3D GF 7300 GT OC 256 MB заведует такой же стабилизатор, как и ядра, поэтому модификация системы питания аналогична – необходимо подпаять переменный резистор между 4-й и 7-й ножками ISL6549CBZ:
Рекомендую использовать резистор сопротивлением 50 кОм – мне для поднятия вольтажа с номинальных для платы 2,0 В до 2,1 В хватило понижения его сопротивления всего до 33 кОм.

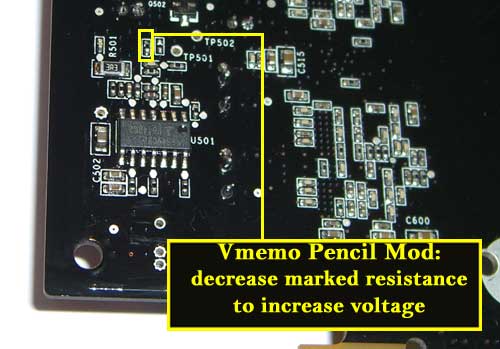

Карандашный вольтмод состоит в понижении указанного на рисунке сопротивления:

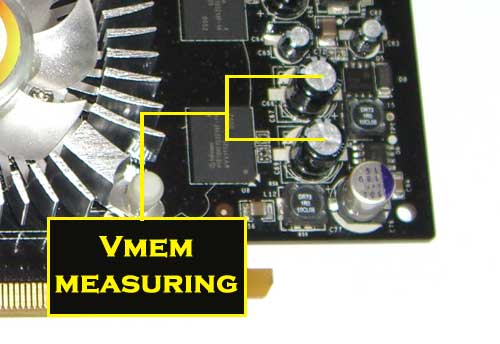

Контроль напряжения осуществляется на этих конденсаторах:
Разгонный потенциал памяти меня просто поразил: 850 МГц без применения дополнительного охлаждения и каких либо модификаций! Поднятие напряжения и без того отличную ситуацию улучшить не смогло – через некоторое время даже на тех же 850 МГц на экране начинали проявляться артефакты.

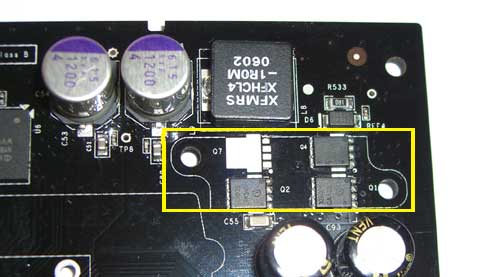

Для безопасной вольтмодификации Innovision GF 7300 GT OC 256 MB следует позаботиться о дополнительном охлаждении силовых элементов и, как минимум, установить радиаторы в предусмотренное производителем место:

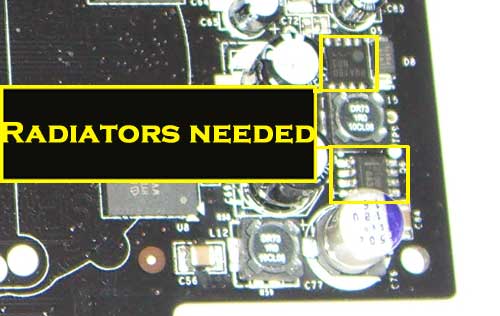

Можно дополнительно прикрепить радиаторы на эти сборки

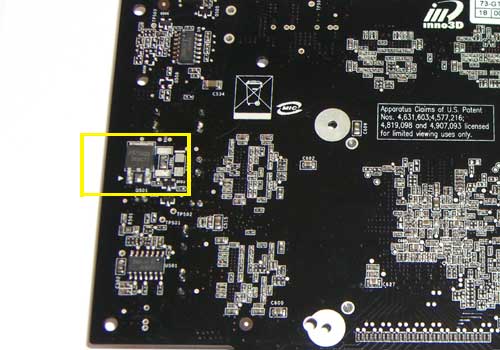

…и единственный силовой транзистор с обратной стороны платы.
Как видите, результат по вольтмоду у нас получился весьма забавным: на самой лучшей для оверклокера плате (Inno3D GF 7300 GT OC 256 MB) просто отменно погналась видеопамять, но не повезло с ядром, а на самой худшей в плане общего разгона – продукте от Leadtek – ситуация с точностью до наоборот, отличный частотный потенциал установленного там графического чипа (хоть бери и перепаивай их местами ;) ), но всё портит медленная DDR-2 память, которая не дает сполна раскрыться потенциалу G73 при работе в реальных играх и тестовых пакетах.
