Плата Gigabyte, в отличие от продукта XFX, оформлена проще, тем не менее, продукт выглядит весьма неплохо, в данном случае эта самая простота не вредит. Производитель сообщает о частоте GPU, рассказывает о ряде ключевых особенностей Radeon HD 7850 и, конечно, делает акцент на фирменной системе охлаждения WindForce 2X.

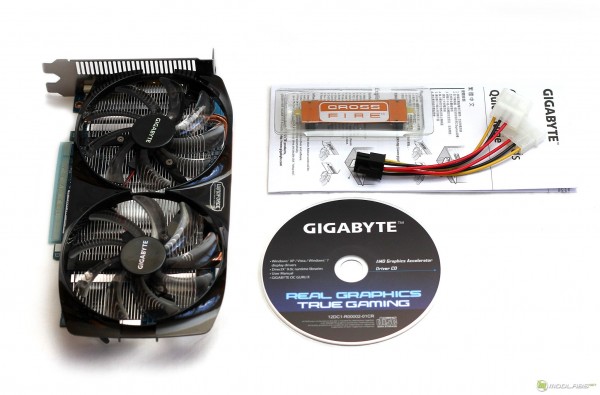

Комплект Radeon HD 7850 от Gigabyte весьма аскетичен. Инструкция, диск с драйверами, мостик CrossFire и переходник питания с пары Molex на PCI-Express. Судя по всему, век переходников с DVI на D-Sub закончился ввиду отмирания последнего. Даёшь полностью цифровые мониторы!

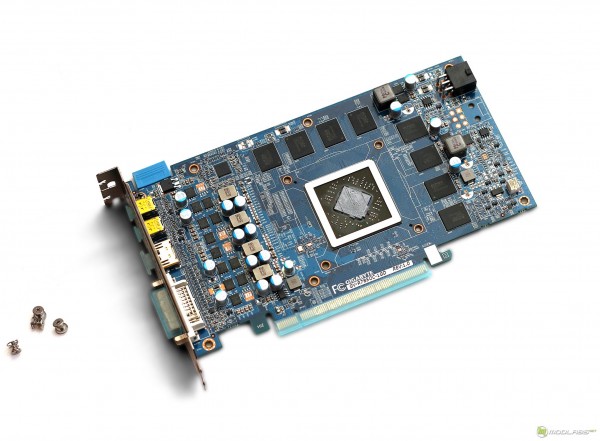

Печатная плата, на базе которой выполнен ускоритель GV-R785OC-1GD, выкрашена в фирменную бирюзу Gigabyte. Все разъёмы, в том числе и на панели выводов, закрыты специальными заглушками, предотвращающими засорение разъёмов. Не знаю насколько это актуально на первом этапе эксплуатации, но вообще, такая забота не лишняя, учитывая, что почти у всех “системник” забивается пылью достаточно быстро.

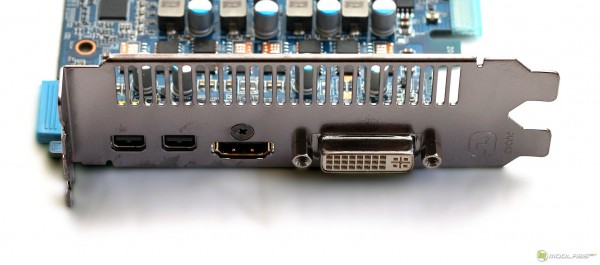

Панель выводов у платы Gigabyte мне понравилась меньше, чем в случае с решением XFX. Выхлопная решётка “съела” один из DVI-D разъёмов, что лично для меня очень неудобно, поскольку я постоянно подключаю к плате два DVI разъёма и городить огород с переходниками не люблю. Впрочем, большинство пользователей не будут испытывать дискомфорта, так что пополнять список отрицательных отзывов пока не буду.

Займёмся осмотром системы охлаждения. Кулер WindForce 2X состоит из радиатора, пластикового кожуха и двух вентиляторов. Невольно сравнивая эстетику этой системы охлаждения с творением XFX, я сделал вывод, что последняя кажется мне куда более симпатичной. А вот с точки зрения эффективности, творение Gigabyte скорее всего окажется более эффективным. Алюминиевые рёбра радиатора пронизаны парой медных тепловых трубок диаметром 6 мм, трубки работают по технологии прямого контакта и закрывают большую часть GPU, чуть ниже вы увидите отпечаток трубок в термопасте. Если приглядеться к фотографиям, можно увидеть, что крыльчатка вентиляторов не параллельна плоскости радиатора, таким образом инженеры Gigabyte повысили эффективность отвода тепла, уменьшив эффект турбулентности. Кстати, используемые вентиляторы имеют диаметр 100 мм и это хорошо, плохо то, что они лишены тахометра, а значит наблюдать за скоростью вращения крыльчатки не получится.

На плате установлены чипы памяти, аналогичные тем, которые мы видели на плате XFX.

• Производитель – Elpida
• Суммарный объём составляет 1 Гбайт
• Тип памяти – GDDR-5
• Маркировка W1032BBBG -50-F
• Штатная эффективная частота составляет 5 ГГц (1,25 ГГц).

Производитель использовал следующие ШИМ контроллеры - NCP5395  и APW7165C , последний не поддерживает I2C протокол. Схема питания такова:

• 4 фазы для GPU
• По 1-ой фазе для памяти и PLL
