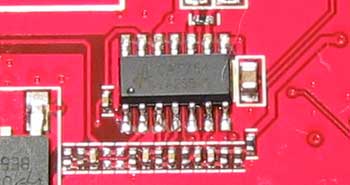

За питание и ядра, и видео памяти отвечают схемы, построенные на базе идентичных стабилизаторов – как по мне, довольно редких САТ7549:

Datasheet’a на них найдено не было, поэтому пришлось действовать методом «научного тыка» (пожалуйста, не повторяйте самостоятельный поиск вольт-модификаций для чего бы то ни было аналогичным способом! На самом деле всё делалось не настолько вслепую – просто пришлось основательно посидеть с тестером в руках и видеокартой на столе).

Вольтмод ядра:

Номинальное напряжение для чипа RV370 составляет около 1.3В

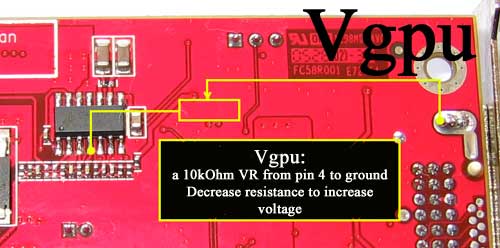

Для поднятия напряжения следует припаять переменный резистор сопротивлением 10 кОм к 4-й ноге стабилизатора САТ7549, как указано на рисунке,

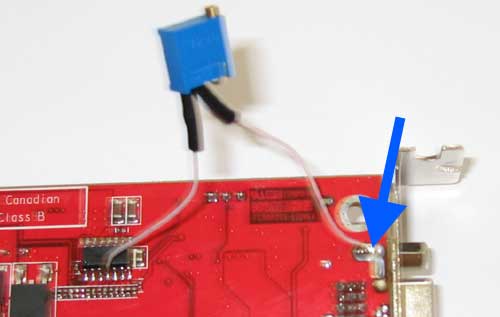

и к общему проводу, в качестве которого был использован вот этот контакт:

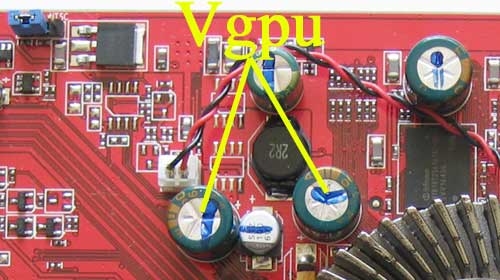

Рекомендую предварительно убедиться в том, что резистор выкручен на максимальное сопротивление! Контроль напряжения осуществляется на ножках одного из двух конденсаторов:


Изначально сопротивление распаянного на видеокарте резистора, который шунтируется, составляет ориентировочно 650 Ом, снижение сопротивления до 520 Ом (подпайка резистора сопротивлением 2,5 кОм) позволяет поднять напряжение примерно до 1,7 В.

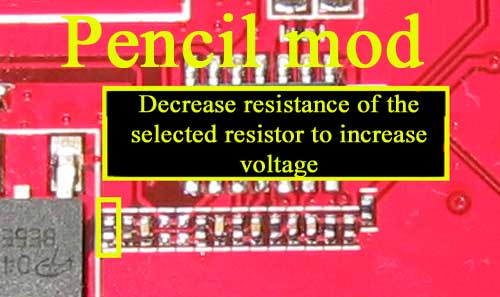

Карандашный вольтмод состоит в зарисовывании указанного на рисунке сопротивления до получения требуемых цифр:



Вольтмод памяти:

Как уже было сказано, питать видео память поручено регулятору, собранному на базе такого же стабилизатора, который отвечает за питание графического чипа.

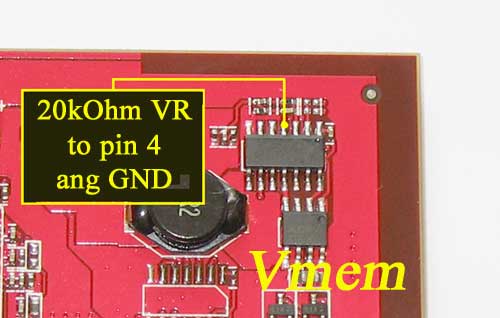

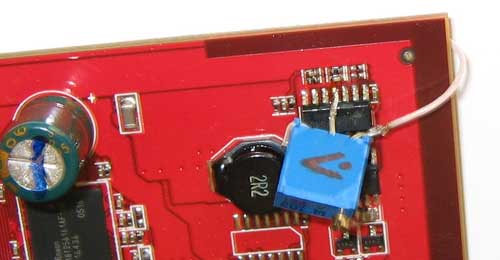

Изначальное напряжение на памяти составляет 1,8 В, для его повышения нужно припаять резистор сопротивлением 20 кОм к той же 4-й ноге микросхемы и общему проводу


(в качестве последнего был использован один из выводов конденсатора, фильтрующего напряжение, подаваемое на память).


Очень примечательно то, что для обеспечения качественного питания возле каждой пары чипов (с «лицевой» и «тыльной» сторон графического адаптера) распаян конденсатор производства Sanyo с емкостью 1000 мкФ! Если честно, я впервые встречаю такое внимание производителя к качеству питания графического адаптера нижнего ценового диапазона.

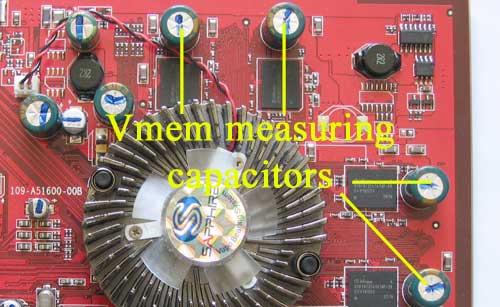

Контроль напряжения осуществляется на любом из указанных на рисунке конденсаторов:


Любители карандашных модов – зарисуйте до требуемого снижения сопротивления указанный резистор:


Для поднятия напряжения до 2,1 В необходимо установить сопротивление переменного резистора на 4,7 кОм, или же снизить сопротивление указанного для карандашного мода резистора до 520 Ом.
