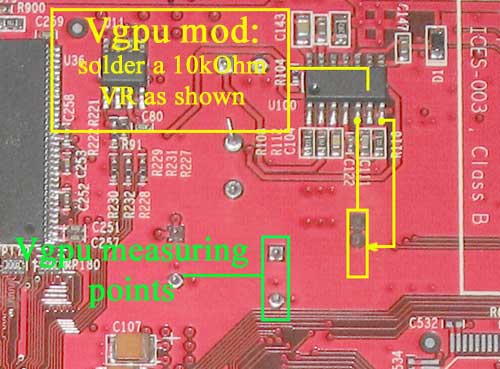

Как уже было сказано, номинальное напряжение для чипа RV370 составляет 1.3В. если хорошенько присмотреться, то можно увидеть, что за питание чипа отвечает хорошо знакомый вольтмоддерам стабилизатор производства Intersil, ISL6522CB. Для увеличения напряжения, подаваемого на чип, необходимо припаять резистор сопротивлением 10 кОм, предварительно выкрученный на максимальное сопротивление, между 5-й и 7-й ножками стабилизатора.
Мониторинг напряжения осуществлять на ножках конденсатора, отмеченных на вышеприведенном рисунке.

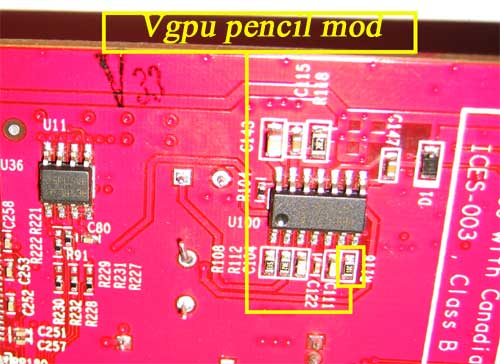

Чтобы обойтись карандашом, необходимо зарисовать указанный резистор (R116) до получения требуемых цифр по сопротивлению и соответственно напряжению:
Вольтмод памяти:
При поиске вольтмода памяти в процессе работы возникли небольшие заминки – на карте есть два стабилизатора типа LM324.
Впоследствии выяснилось, что один из них, который находится в районе ядра, отвечает за «опорное» напряжение, оно же Vtt.

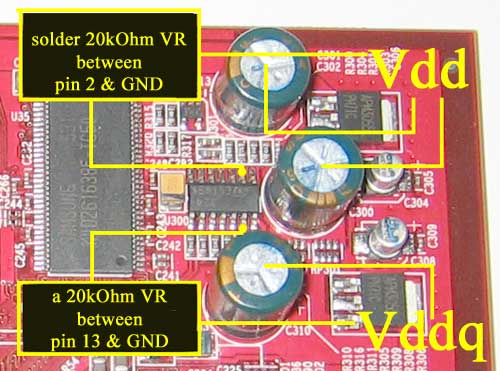

Другой стабилизатор LM324, который в данный момент нас больше интересует, находится в верхнем углу платы, и регулирует напряжение, подаваемое на память. Для того, чтобы поднять Vdd, следует припаять подстрочный резистор на 20 кОм между 2-й ногой стабилизатора и «землёй» (в моем случае это была нога одного из конденсаторов, отвечающих за фильтрацию напряжения питания тех 256Мб, что установлены на плате.
Питание буферов ввода-вывода видеопамяти (оно же Vddq) поднимается путём подпайки резистора (тоже на 20 кОм) к 13-й ноге микросхемы и «земляному» контакту.
Если хотите сделать карандашный вольтмод – в данном случае лучше этого не пробуйте: все необходимые резисторы находятся в труднодоступном для закрашивания и измерения сопротивлений месте – проще будет воспользоваться паяльником.
