Кому-то может показаться странным внимание к мелочам при выжимании всех соков из бюджетных видеокарт, однако для улучшения разгонного потенциала и стабильности работы обоих адаптеров можно проделать ещё пару манипуляций.

Первая из них – поднятие «опорного» напряжения на ядре.

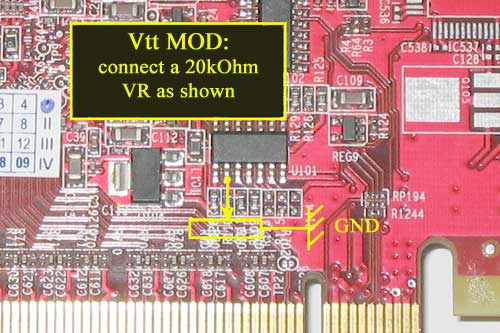

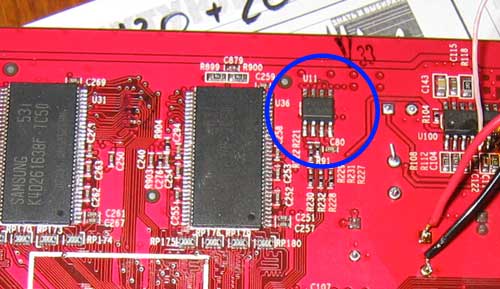

Делается очень просто – ищем стабилизатор LM324, расположенный на обоих картах примерно в том же районе (1 см от графического чипа), берём в руки резистор сопротивлением 20 кОм и подпаиваем к стабилизатору, как указано на рисунке:


Правда, на практике эффективность данного вольтмода весьма сомнительна – мне лично не удалось получить ощутимого прироста частотного потенциала, однако в каждом отдельном случае всё решается индивидуально. Номинальное значение Vtt составляет 1,8 В.

Модификация значения ID видеокарты

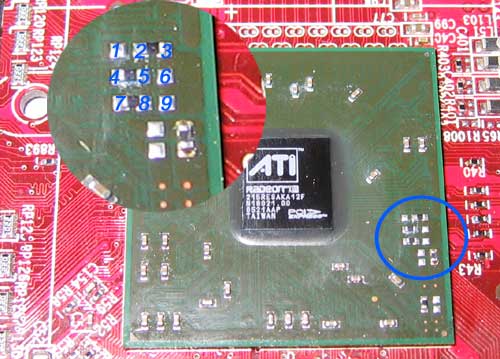

Для превращения наших подопытных в настоящих королей можно сменить Device ID графического адаптера на что-нибудь посоли дней, например, X600 PRO или XT. Делается это, как когда-то в случае со всем семейством Radeon 9550-9600, относительно несложно – нужно либо перепаять резисторы, установленные на подложку чипа,

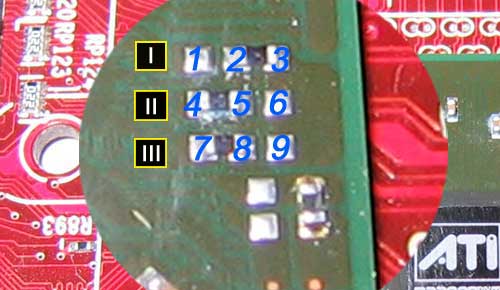

для получения желаемого названия (не рекомендуется, если нет навыков пайки мелких компонентов), либо же оставить имеющиеся резисторы и просто на коротко замкнуть той же пайкой или токопроводящим лаком/клеем нужные точки, какие именно – решайте каждый для себя и выбирайте из таблицы:

после этого последним штрихом программной модификации станет прошивка БИОСа с изменёнными частотами и правленными моделью и, при желании, вендором (возможно, даже от других моделей видеокарт – подбирается индивидуально).

Как всегда, желающим получить максимальный прирост частот, можно рекомендовать установку дополнительных фильтрующих конденсаторов в цепи питания графического чипа и видеопамяти. Данную модификацию для видеокарты с DDR-2 памятью проводить не стоит – я уже упоминал о внимании производителя к питанию Infineon’a, для фильтрации напряжения на ядре используюся два конденсатора емкостью 1000 мкФ каждый, чего должно быть более чем достаточно.
Этого нельзя сказать о Sapphire Radeon X550 с памятью DDR-1. Там можно допаять конденсаторы и в цепь питания графического чипа, и собственно памяти.

Охлаждение силовых элементов видеокарт

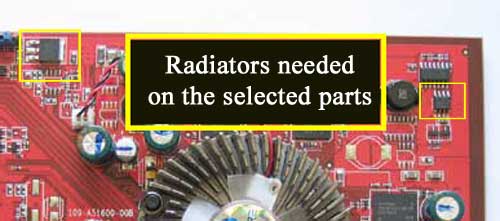

Для нормального функционирования графических адаптеров и исключения возможности возникновения всяческих неприятных ситуаций настоятельно рекомендуется установить радиаторы на силовые элементы систем питания:
для Sapphire Radeon X550 256 MB DDR-2 с лицевой стороны -

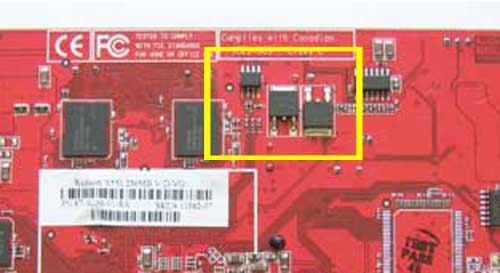

и с обратной:


…и для Sapphire Radeon X550 256 MB DDR-1 с лицевой –


и обратной стороны платы.


Ну и напоследок – не забывайте об улучшении охлаждения чипа и памяти!
Теперь предлагаю ознакомиться с результатами, продемонстрированными графическими адаптерами в плане частотного потенциала и производительности.
