До выхода нового поколения процессоров осталось совсем немного, и еще не известно наверняка повторят ли они успех предшественников, превзойдут ли ожидания энтузиастов и пользователей. Одно лишь очевидно – наиболее производительные системы будут требовать внушительной мощности и качества электропитания, ведь счет транзисторов внутри неприметного серого ящика компьютера идет уже не на миллионы, а на миллиарды. Особенно когда стоят тандемы из видеокарт и многоядерные CPU. Поэтому в отрасли блоков питания тоже подготовили новые модели для бескомпромиссных систем, две из которых мы протестируем в данном материале. Встречаем блоки питания ICE HAMMER мощностью 1000 и 1600 Вт.

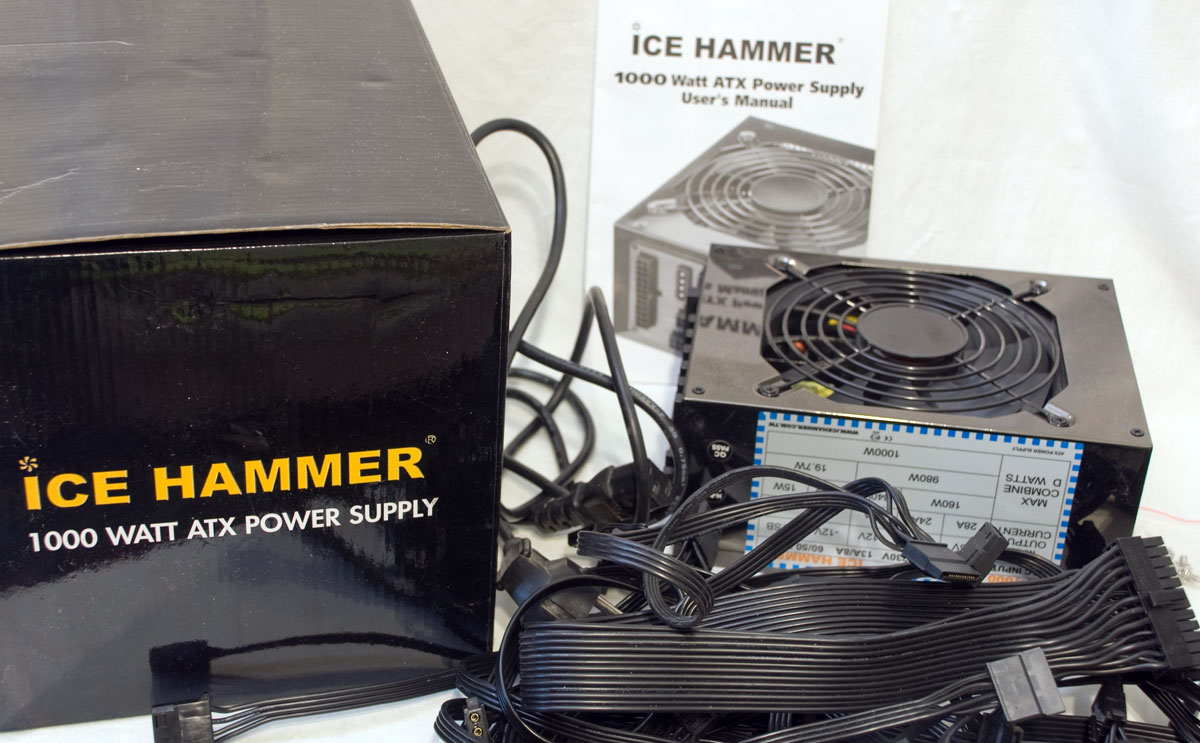

Оба блока продаются только в Retail-комплектации, с черными коробками без ручек и дополнительными аксессуарами. Оформление боксов идентично, разница лишь в числах мощности, да модельном номере.

Внутри каждой помимо блока питания имеется набор съемных кабелей, сетевой кабель питания, комплект монтажных винтиков и краткая малополезная брошюрка от производителя. Упаковка плотная и надежно защищает сам блок от повреждений. Сами блоки питания лишены каких-либо внешних кабелей, все соединения сделаны с использованием разъемов MiniFit и Molex.

Сетевой кабель старшего 1600ваттника оснащен более мощным разъемом на 16А, в отличие от всем привычных 10-амперных. Подобные разъемы встречаются не так редко в мощных моделях БП, например у CoolerMaster Real Power Pro 1250. Оба блока ICE HAMMER различны и по габаритам, длина старшего достигает максимальных 240мм, а вес самого только блока более 3.5 кг.

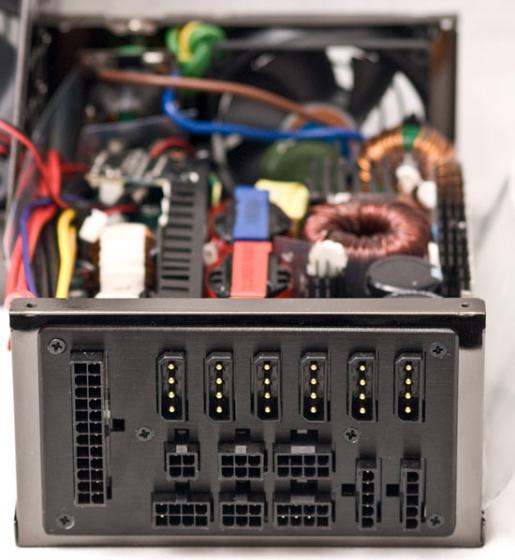

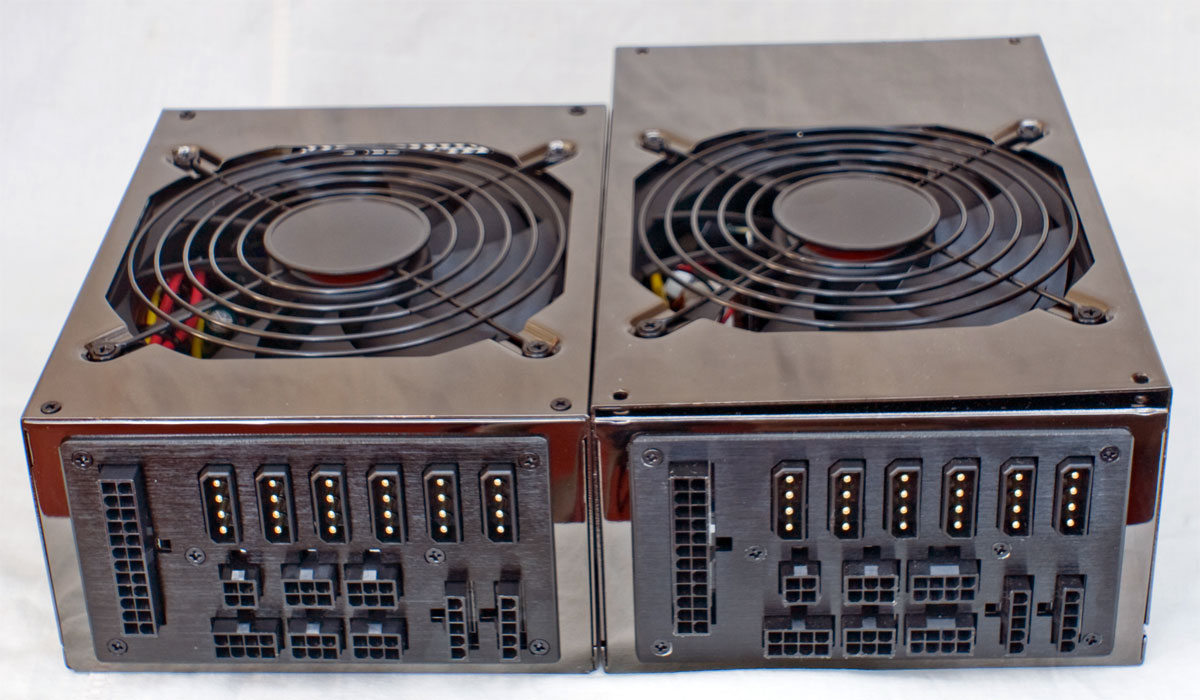

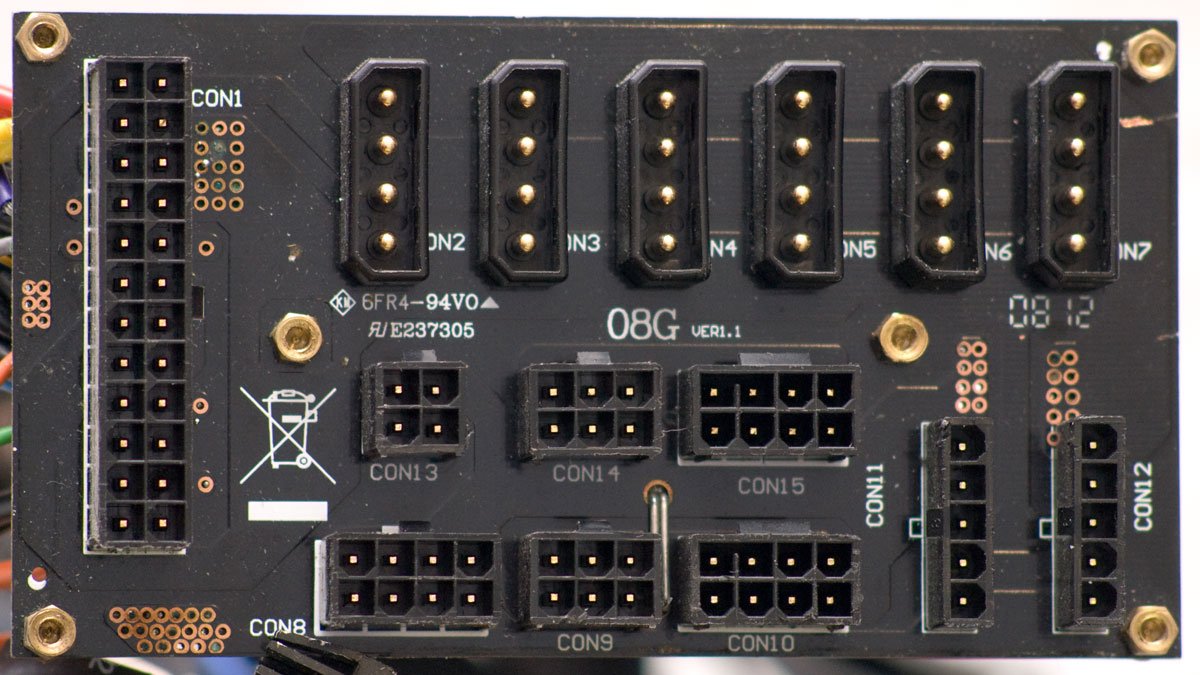

Разъемы для подключения модульных кабелей установлены на внутреннем торце блока и довольно многочисленны. 24-контактный разъем для кабеля материнской платы соседствует с 8-ми и 6-ти контактными разъемами питания видеокарт и процессоров. Также имеется 6 разъемов типа Molex и пара однорядных 5-контактных MiniFit для подключения накопителей на жестких дисков и другой периферии. В комплекте с блоком поставляется несколько кабелей различной длины, поэтому можно выбрать наиболее удобный для каждого системного блока.

Кабели все имеют черную непрозрачную изоляцию, причем в виде шин, которые незначительно жестче стандартной разноцветной лапши проводов с оплеткой. Многие разъемы подписаны белой краской, для упрощения идентификации и подключения каждого из кабелей.

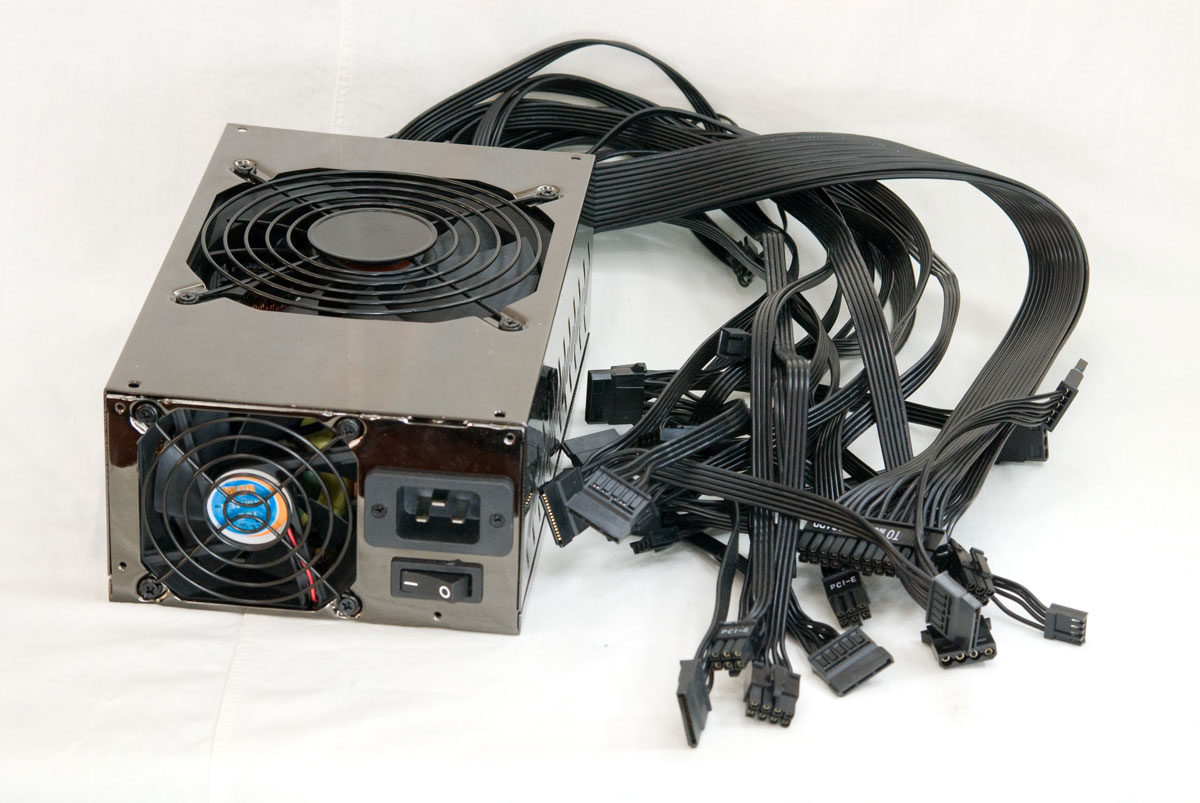

Блок на 1000вт оснащен единственным вентилятором с размером крыльчатки 135х135 миллиметров, в то время как старшая модель оснащается еще дополнительным вторым 80х80мм вентилятором у наружной стенки. Оба блока допускают мощность нагрузки 160Вт по каналам +3.3 и +5В. А вот канал +12В отличается почти вдвое, младший блок рассчитан на ток до 70А (840Вт, или 980 суммарно с остальными каналами), а для IH-1600 величина нагрузки может достигать уже 117 А (!). Небольшой сварочный аппарат сравним по величине мощности с данным блоком. Даешь сварочные блоки питания в каждый дом, в условиях суровой зимы вне столиц СНГ!

Кожух блоков питания окрашен глянцевой краской темно-серого цвета. На таком корпусе неплохо видны все отпечатки пальцев владельца и осевшие частички пыли. Впрочем, все это эстетическое оформление будет демонстрироваться лишь недрам компьютерного корпуса, за случайным зрителям при наличии у корпуса окон в стенках.

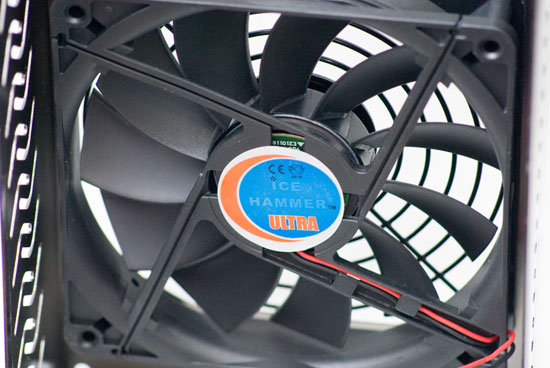

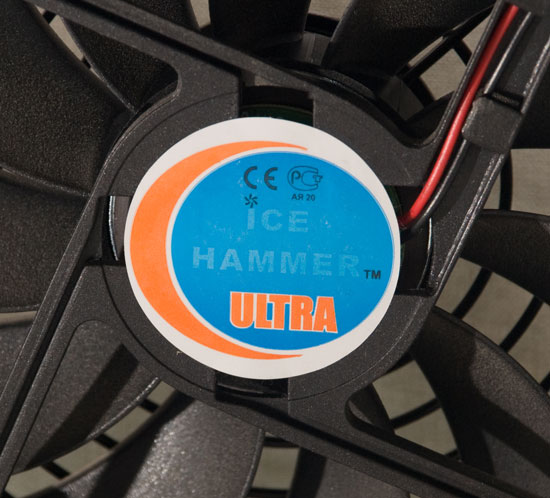

Для компьютера главное качество охлаждения и питания, поэтому рассмотрим системы охлаждения у блоков питания. На вентиляторах кроме логотипа ICE HAMMER никаких данных и маркировок нет, поэтому об их действительных характеристиках можно только гадать либо измерять с помощью тестового оборудования.

iH-1000 Ultra довольствуется одним вентилятором. Крыльчатка больших вентиляторов имеет по 11 лопастей, и лишена какой-либо декоративной подсветки. Выход от тахометра двигателя не распаян, контроллер оборотов управляет напряжением питания для снижения скорости вращения и шума от кулера при небольших нагрузках. Системы охлаждения в блоках питания работают достаточно тихо, а при мощности выше 500 Вт шум становится ощутимым, но не назойливым. Скорее всего, охлаждение мощных процессоров и видеокарт самого компьютера будет создавать значительно больше шума.

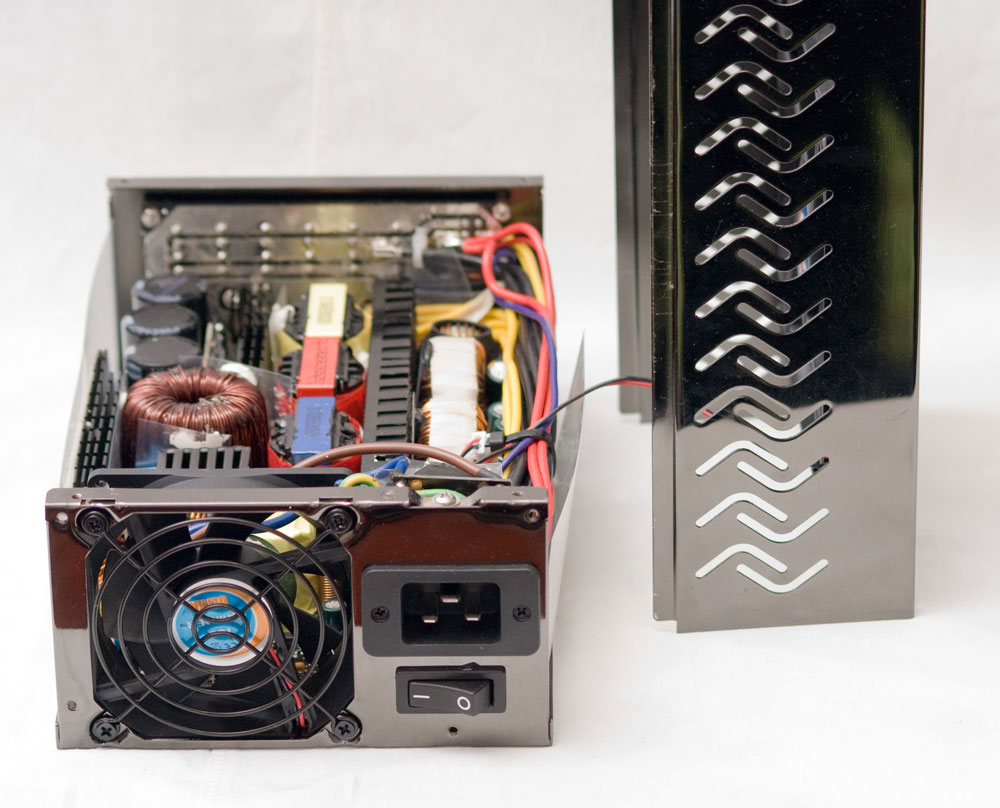

Вскрыв блок питания, изучим платы с плотно расположенными элементами. Оба блока оснащены схемой активной коррекции коэффициента мощности, причем у старшего блока ключевые транзисторы смонтированы на отдельном радиаторе у края платы. Рядом с радиатором установлены большие электролитические конденсаторы (у iH-1600 – три, у младшего – два конденсатора)

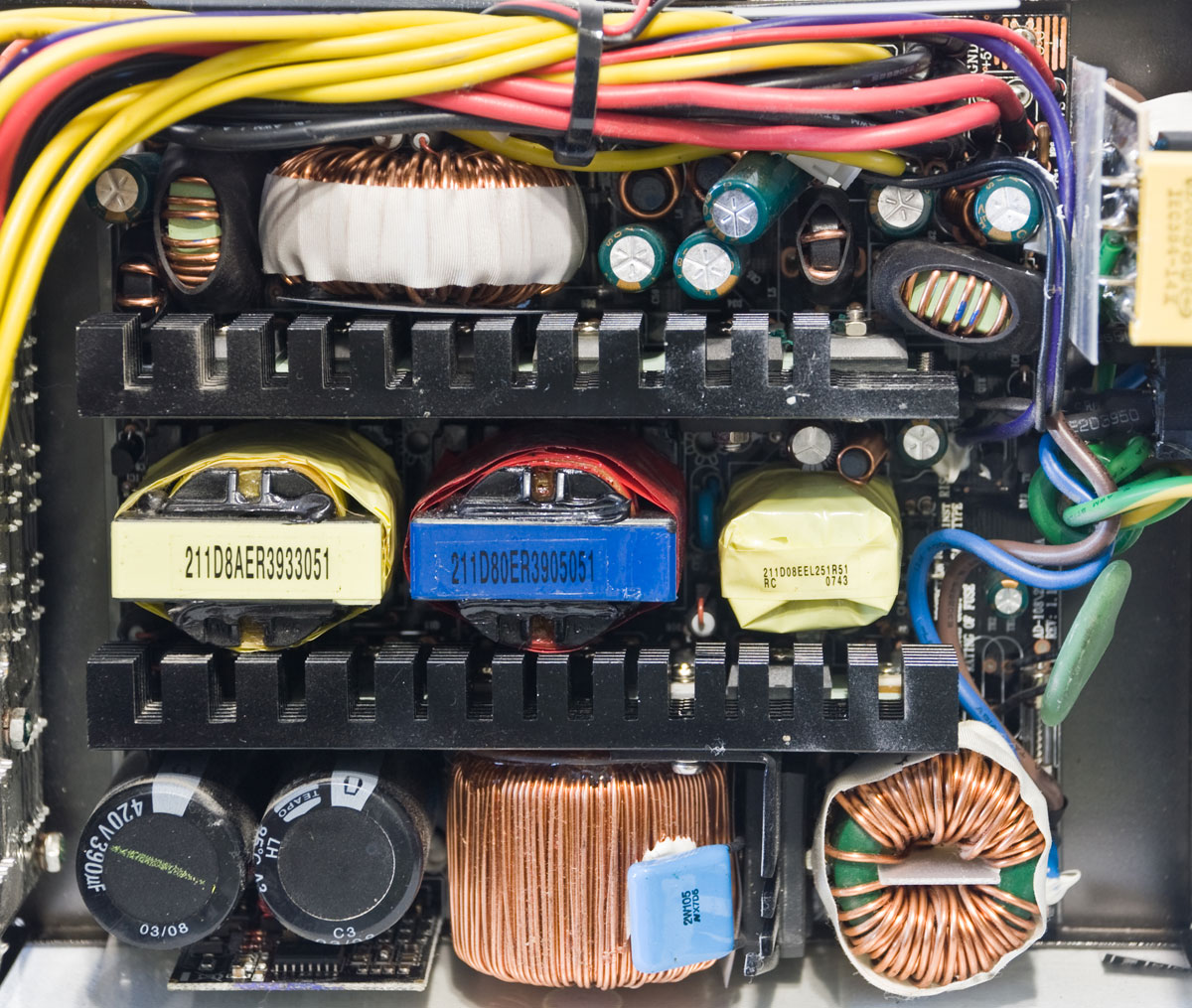

Первый раз довелось увидеть целых три основных трансформатора в компьютерном блоке питания. Основная плата соединена с платой разъемов толстыми проводами с маркировкой AWG14. Сама же модульная плата монтируется шестью винтами с металлической рамкой на торце корпуса.

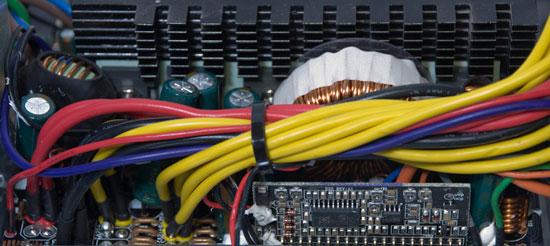

За контролем напряжения следит микросхема SiTi PS232 в паре с операционными усилителями. Также на дочерней плате с супервизором установлены 5 миниатюрных подстроечных резисторов. Оба блока питания используют независимые дроссели для стабилизации всех основных напряжений, что часто встречается в дорогих блоках питания.

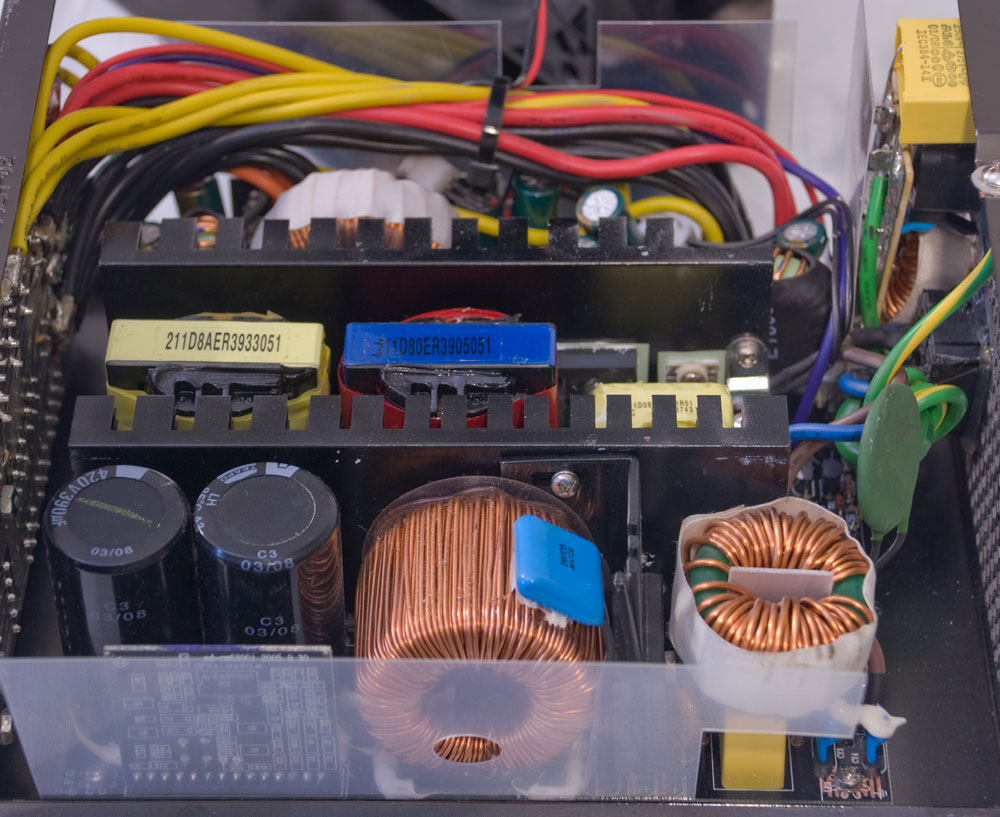

Полностью аналогичная плата контроля установлена и в младшем блоке питания, который в силовой части использует только два трансформатора и более скромные диодные сборки и радиаторы.

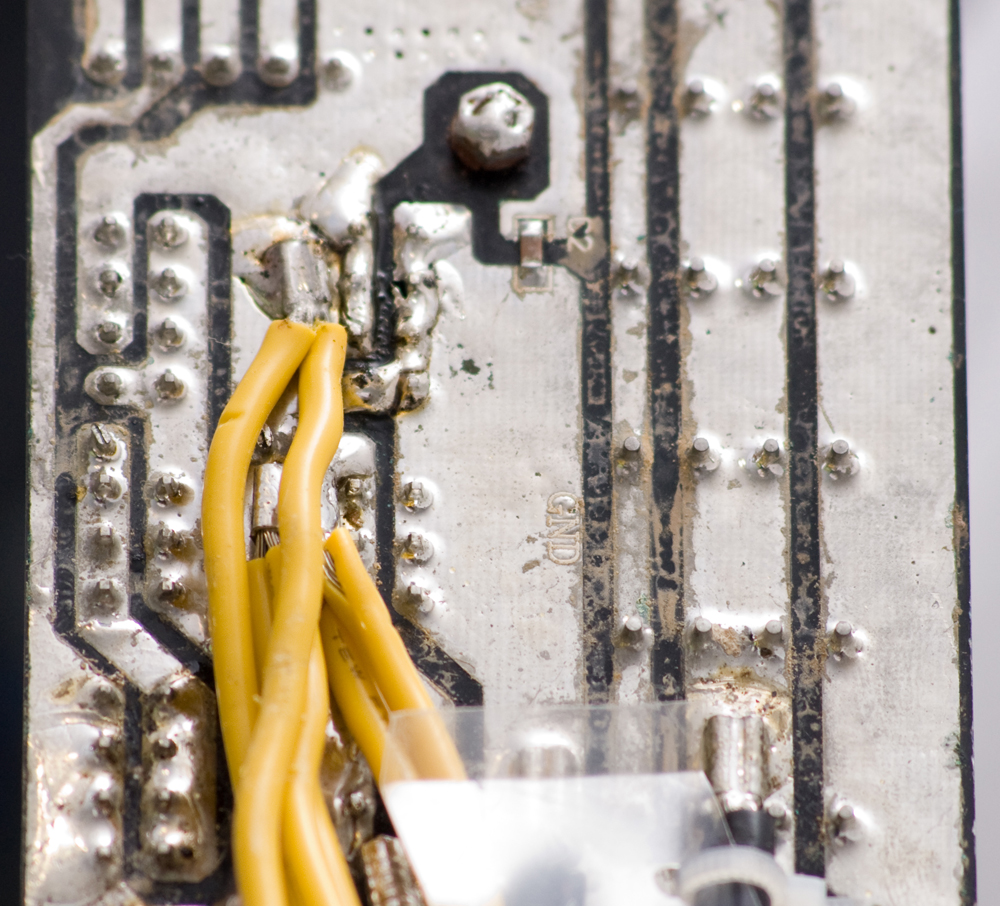

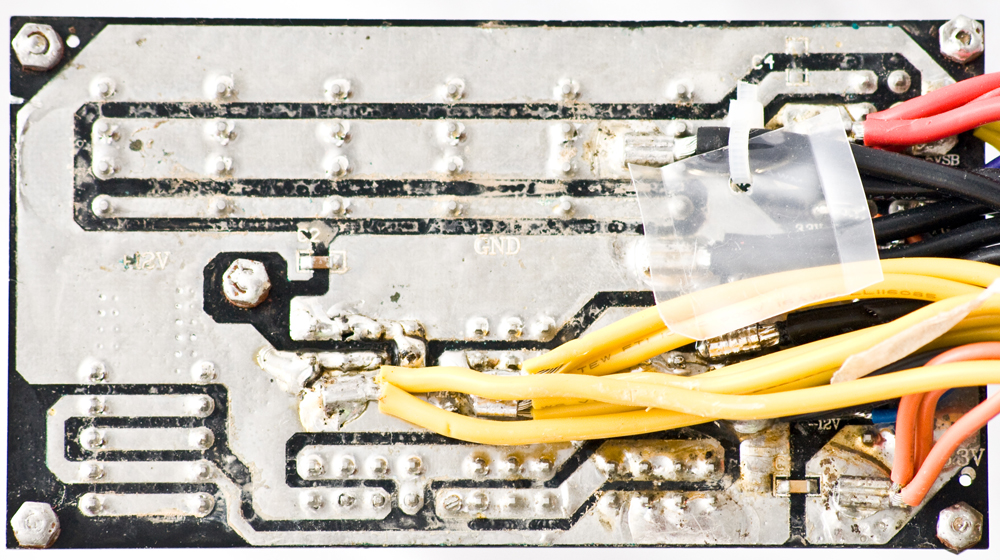

Печатные платы собраны аккуратно, немного лишь грязновата пайка на плате с разъемами. Силовые проводники на платах дополнительно усилены слоем припоя.

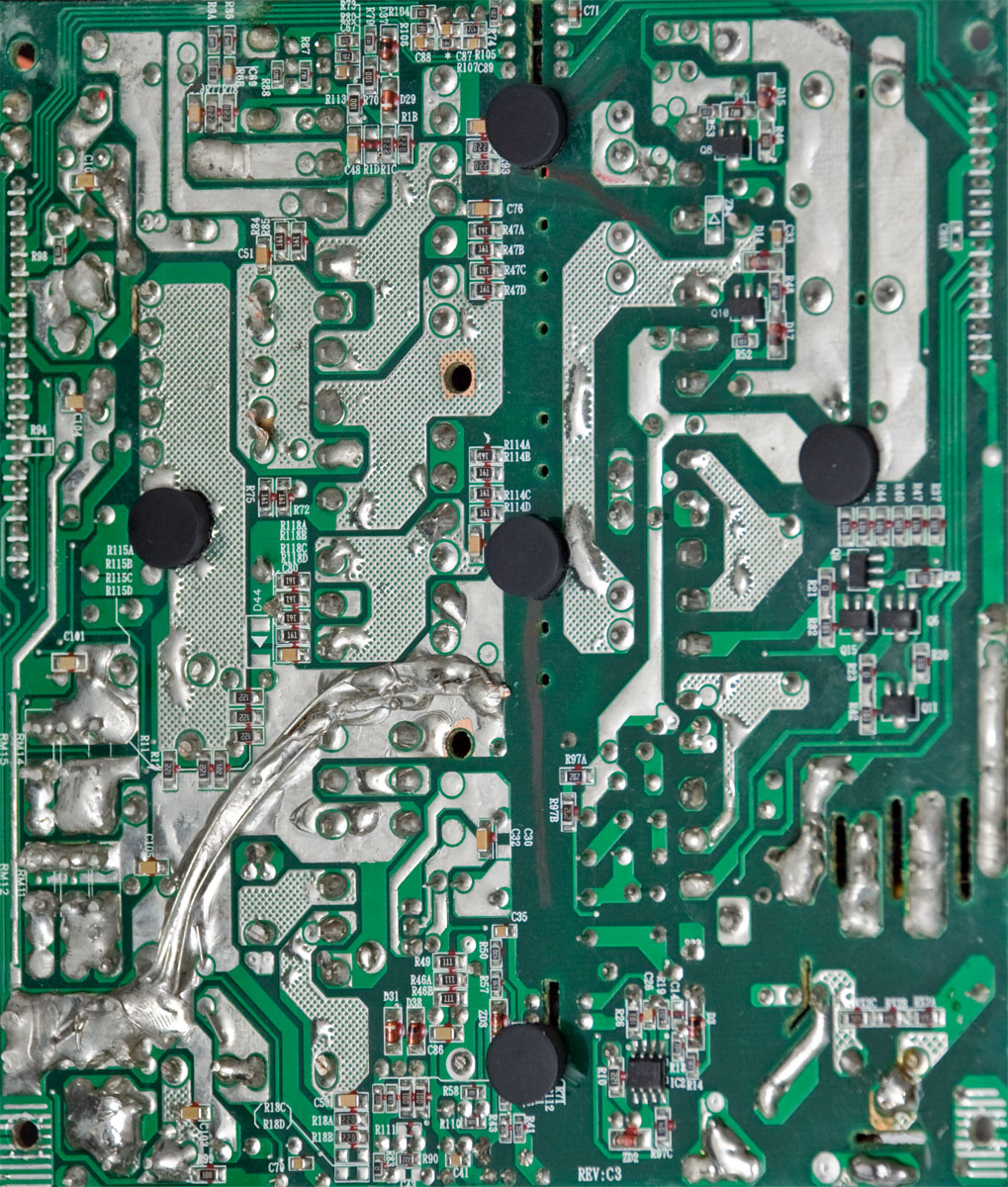

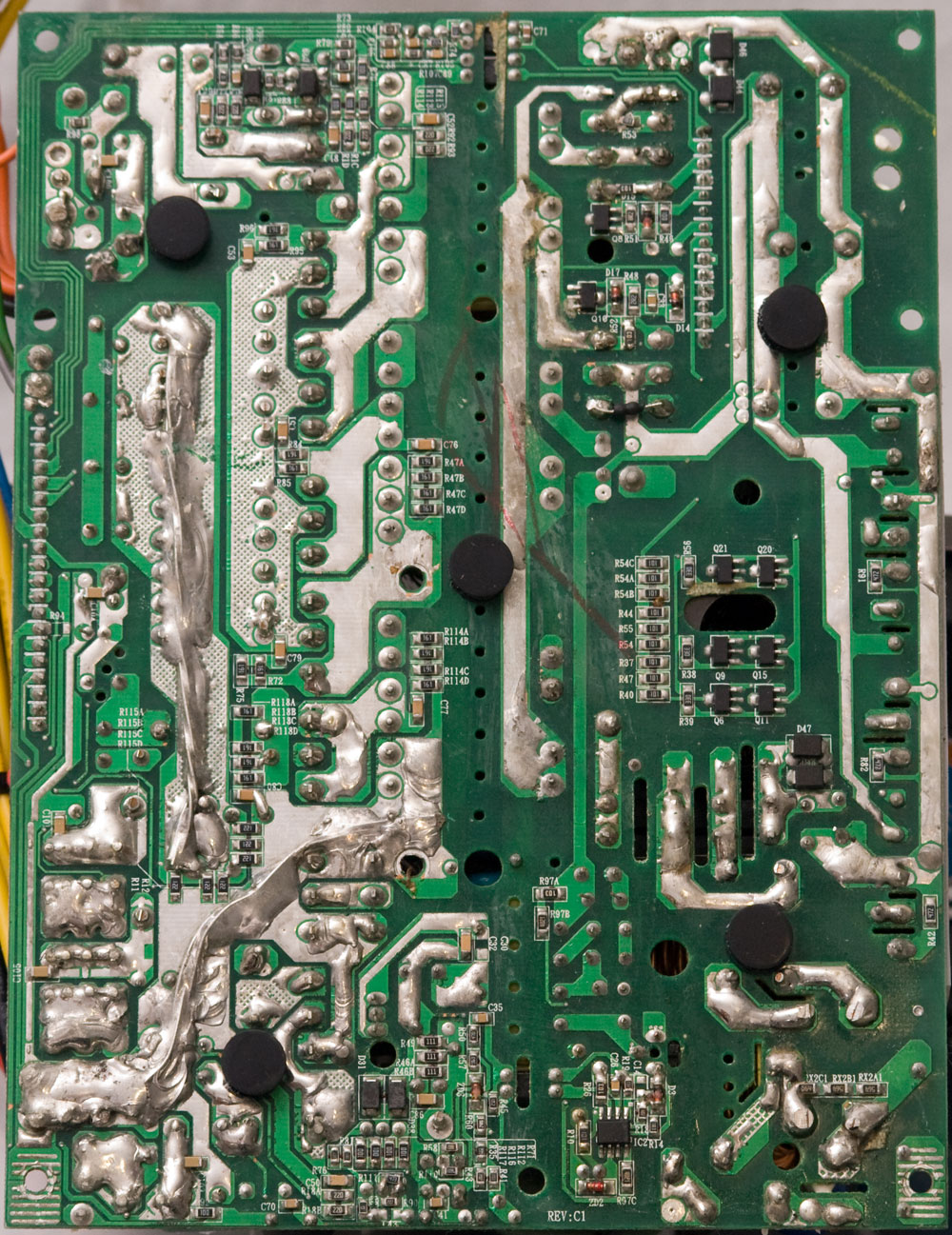

Основные платы обоих блоков питания  ICE HAMMER имеют трассировку печатных проводников с обеих сторон, нареканий к качеству монтажа нет.

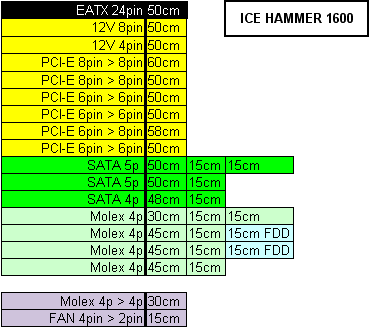

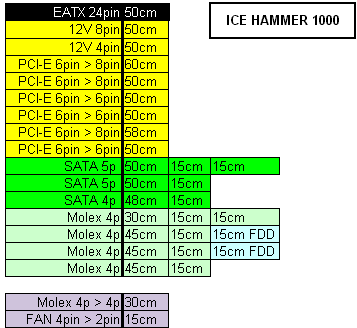

Кабельное оснащение почти полностью совпадает, различаясь лишь в длинах и количестве контактов у пары кабелей для PCi-Express видеокарт. Прилагаемых кабелей достаточно для подключения даже нескольких компьютеров, без использования кучи переходников.

Результаты тестирования и итоги

Методика проведения тестов уже описана в статье «Методика тестирования блоков питания». Результаты тестирования для наглядности и удобства отображены в виде небольшой таблицы, а также приведены анимированные графики КНХ. Также можно открыть статические развертки каждой КНХ, просто нажав мышкой на анимацию, если вдруг читатель захочет изучить детально поведение каждого блока. В ячейках с измеренным напряжением и уровнем шума фигурируют 2 цифры, разделенные косой чертой. Цифра слева – величина, которая была измерена при постоянной нагрузке 35 Вт, а правая – при полной нагрузке на блок. Для контроля и измерения уровня пульсаций использовался 4-канальный осциллограф Tektronix 2246-1Y, с шириной полосы пропускания до 100МГц, чего достаточно для наблюдения любых помех, возможных внутри схем БП.

Оба блока без перебоев прошли суточный тест на полной номинальной мощности, что позволяет с большой долей вероятности утверждать о соответствии указанной номинальной мощности реальности. Все блоки питания имеют температурный контроль скорости вращения вентилятора, шум от вентиляторов приемлем для пользователя, хотя и ощутим при полной нагрузке. Перейдем и изучению графиков КНХ.

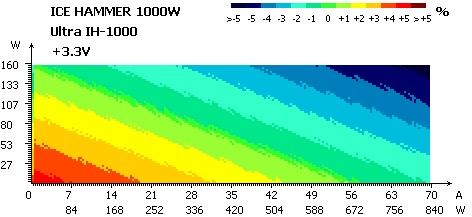

Младшая модель соответствует требованиям стандарта АТХ по качеству стабилизации напряжений, хотя канал +12В при малой нагрузке (примерно до 250Вт) завышается до 4-4.5% от номинала. Но учитывая мощность блока этот огрех можно простить, ведь разумный владелец такого блока не станет использовать его в офисном компьютере для просмотра кинофильмов и работы в текстовом редакторе. Также немного проседает напряжение +3.3 и +5В при одновременной полной нагрузке на все каналы блока питания, однако границ 5% тоже не пересекает. C пульсациями напряжения и помехами на линиях у iH-1000 все нормально, максимальные зафиксированные помехи не превышали 40мВ для каналов +3.3 и +5В и 60мВ для каналов +12В.

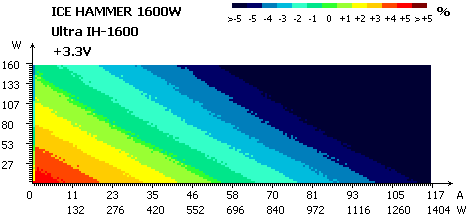

Куда более печальную картину демонстрирует в полтора раза более дорогой ICE HAMMER 1600. При мощностях нагрузки свыше 1000Вт напряжения +3.3 и +5В падают ниже всех допустимых границ, вплоть до +2.99 В и +4.5В. Таким образом
С пульсациями блоку питания повезло больше, их уровни на выходных напряжения блока питания полностью соответствуют требованиям стандартов ATX и EPS, и не превышают 45мВ по всем каналам.
Теперь, изучив оба блока, можно уверенно отметить их преимущества и недостатки. Младший блок неплохо работает при мощностях нагрузки более 300Вт, для которых собственно он и рассчитывался. А вот старшую модель можно без опасений использовать лишь на узком диапазоне мощности от 400 до 750-800Вт. Итого переплачивать за лишние ватты не имеет смысла, да и по эффективности работы блоки питания не хватают звезд с неба, максимальный уровень КПД был зафиксирован на отметке около 80%. Учитывая высокую стоимость обоих блоков энтузиастам стоит присмотреться к более эффективным решениям того же ценового диапазона.

Средняя розничная стоимость блоков питания следующая:
• Ice Hammer Ultra 1000 - $230
• Ice Hammer Ultra 1600 - $350

Цеменко Илья
