Видеокарта упакована в большую коробку, даже так : БОЛЬШУЮ коробку. Некоторые малогабаритные мониторы поставляются в менее громоздких упаковках :) Сразу виден размах производителя. На лицевой стороне сразу замечаем информацию о типе охлаждения карты - пассив.
C обратной стороны ничего кроме сухой технической и контактной информации обнаружить не удалось, да и не очень хотелось, ведь главное то, что внутри.
А вот вам и кабриолет с откидным верхом. Здесь Asus наглядно объяснили принцип работы пассивной СО, а также своей фирменной утилитки.
Комплект видео карты довольно стандартный:
- Один переходник DVI/D-SUB и один DVI/HDMI(Стилизован в желтый цвет)
- Переходник для подключения дополнительного питания
- Переходник с S-Video на «тюлюпанчики»
- Кабель для возможности выводит звук через HDMI
- Пара дисков с драйверами и утилитами
- Две инструкции по быстрому подключению и установке карты
Так выглядит наша подопытная карта с установленной стандартной системой охлаждения ( далее СО). Габариты этой охлаждающей конструкции и вправду удивляют. При детальном осмотре проникаешься мыслью о том, "как инженерам удалось «заглушить» видеокарту такого уровня, обеспечивая должный уровень охлаждения?".
Осматривая обратную сторону платы, можно заключить, что PCB отличается от референса: 4 чипа памяти из 8ми расположены «сверху». Плюсы такого решения на лицо: улучшение охлаждения памяти, а также удешевление производства видеокарты за счёт уменьшения кол-ва слоёв PCB.
Выводом трудов 9600GT Silent на монитор занимаются два порта DVI-I и Видео выход. Один из портов получил иную расцветку,как и DVI/HDMI переходник, благодаря такому решению вопрос «что куда подключать» у многих пользователей мгновенно отпадает.

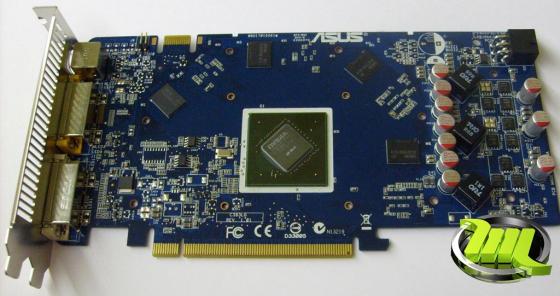

А вот что представляет из себя карта без стандартной СО. Можем рассмотреть еще 4чипа памяти, «пламенный мотор» в лице GPU и систему питания.
На данной карте установлен GPU G94-300-A1 выполненный на основе 65nm технологии и работающей на частоте 650МГц что соответствует референсной частоте 9600GT. К сожалению, чип не имеет зашитой рамки поэтому нужно быть осторожным при использование инородных СО особенно собственного изготовления. Все его подробные характеристики представлены ниже в скриношоте программы GPU-Z
Объем памяти в 512мб представлен 8ми чипами производства SAMSUNG с маркировкой K4J52324QE-BJ1A. Время доступа составляет 1.0нс. Штатная частота составляет 900МГц, что оставляет большой запас для разгона.
Вот данные, которые нам предоставляет программа GPU-Z об подопытной:
Несомненно, одним из важнейших факторов разгона является охлаждение. Предлагаем детально рассмотреть все типы охлаждения, при помощи которых будет охлаждаться GPU.
Первой будет штатный пассив. В роли тепло-съемника выступает медная пластина, к которой припаяны три тепловые трубки, они, в свою очередь, передают тепло в различные части массивного радиатора. На фото видна стандартная «терможвачка». Во время тестов всех систем и прогона всех режимов использовалась качественная паста Arctic Silver 5, боковая крышка корпуса была открыта. В корпусе нет ни одного вентилятора для обеспечения конвенции воздуха из-за наличия системы водяного охлаждения.
В 2D приложениях температура была на уровне 60 градусов и не менялась, в нагрузкие, которую обеспечивал «кубик» из ATItool, температура начала постепенно расти. Радиатор прогревался равномерно. В итоге температура начала устанавливаться в районе 80 градусов. При отключении нагрузки она неохотно опускалась (сказывается отсутствие потоков свежего воздуха). Было принято решение при такой системе охлаждения не производить манипуляций с разгоном карты, не по-оверски так жарить карту… кто захочет разгона как минимум поставит вентилятор на обдув, а кто хочет тишины не будет разгонять, ибо тишина, как и красота, всегда служила источником каких-либо жертв.
"Активный пассив". Хочется выяснить, на что способен стандартный радиатор с хорошим обдувом. Для этих целей был использован 92мм кулер и две обычные резинки для его крепления. Данный способ лучше не применять в качестве постоянного решения.

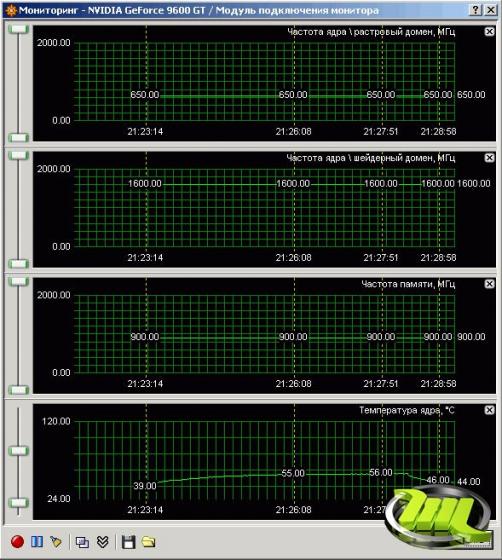

И что мы видим теперь? Температура простоя моментально упала на 20градусов. При включении нагрузки температура медленно выросла и остановилась на отметке 51 градуса по цельсию, а при отключении температура падала куда быстрее, чем раньше. Теперь можно и разгонять, но вольтмоды производить не рекомендуется (хотя в разумный пределах они могут дать хороший прирост частоты).
Теперь проверим что нам даст еще один воздушник Zalman VF-700CU, думаю, он не нуждается в представлении. Что будет эффективней? Наш доработанный «пассив» или этот спец кулер?
В 2D нету никакой разницы. А вот при включении «кубика» температура стремится в верх более стремительно. В итоге СО Zalman проигрывет 4 градуса! Под Zalman'ом карта остывает медленнее, чем с нашим "гибридом"

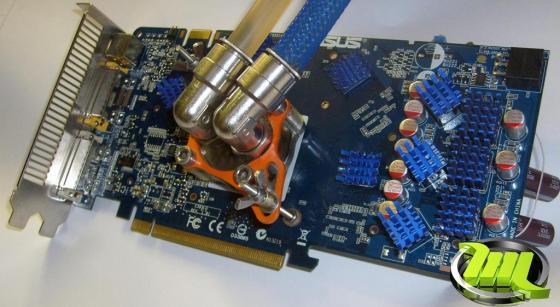

А теперь её величество водянка! На GPU был установлен водоблок ProModz, а на чипы памяти и элементы системы питания были наклеены радиаторы из комплекта Zalman. Вот с такой СО уже можно подать напряжение побольше, температурный режим благословил на разгон. Главное не забывать о системе питания! Без обдува, при поднятии выходного напряжения она начинает нагреваться довольно сильно.

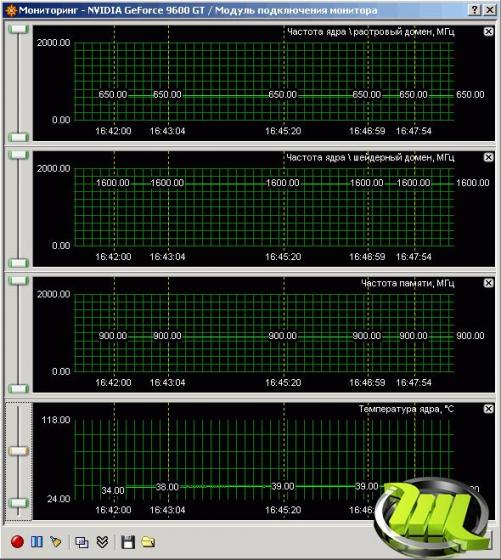

Температура в простое упала относительно номинала на целых 25 градусов, а в нагрузкен а 41градус.. Дельта при водяном охлаждение достигается почти мгновенно и больше не меняется.
А вот и водопровод. Относительно обычной водянки ничего не изменилось, кроме температуры воды, которая упала до 12 градусов. График говорит сам за себя, вот он полигон для бенча. Напряжения можно поднять на высокие уровни и вперед за рекордами.
