10/12/2008 - 14:26 [ ]Вольтмод видеокарт Asus EAH3650/HTDI/256M/A (Radeon HD3650 256Mb DDR3 PCI-E)

Видеокарты Asus EAH3650/HTDI/256M/A основаны на своем собственном дизайне PCB. Защита, как по току, так и по напряжению, у них отсутствует.

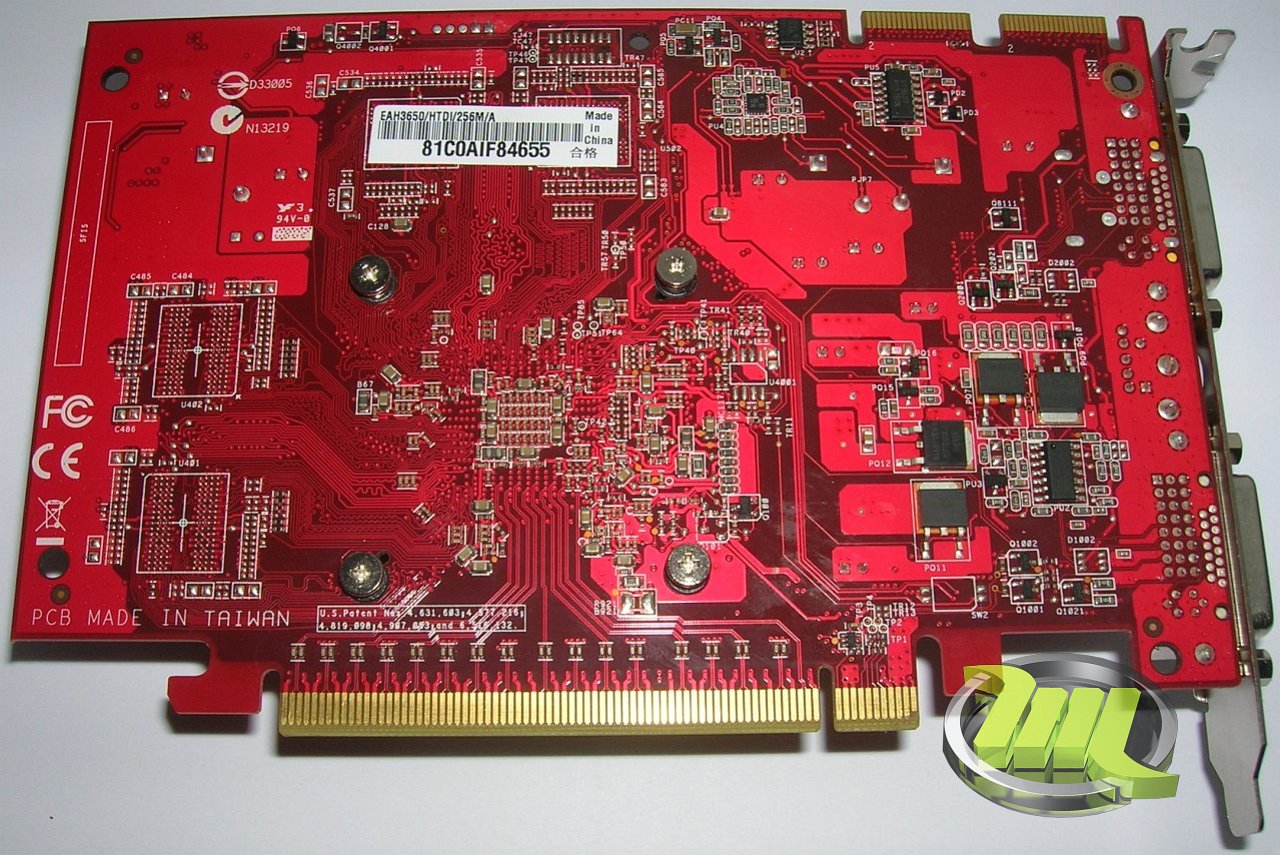

Asus EAH3650
Asus EAH3650

Вольтмод GPU:

Asus EAH3650

Напряжение на GPU по умолчанию составляет 1.30V и не меняется при переходе из 2D в 3D режим и обратно. В качестве контроллера напряжения на GPU используется микросхема с маркировкой из двух строк: "AA-9K" и "50Y". Она расположена на обратной стороне карты, в правой верхней части. Документация на нее отсутствует, но мне уже приходилось сталкиваться ранее с подобной микросхемой при вольтмоде видеокарты Asus EAX1650XT. Все что нам нужно знать – 1-я нога это feedback, 10-я нога – земля. Ноги контроллера достаточно мелкие, поэтому в данном случае удобнее делать вольтмод через резистор, расположенный неподалёку.

Вольтмод с использованием переменного резистора: припаиваем 10K Ом переменный резистор (предварительно выкрученный на максимальное сопротивление) параллельно к резистору, отмеченному на картинке как "Pencil Vgpu-mod". Проконтролировать полученное напряжение можно на ногах конденсатора, указанного как "Vgpu measure points".

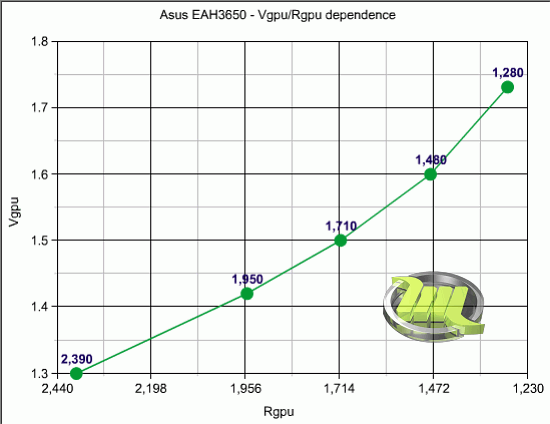

Карандашный вольтмод: для повышения напряжения на GPU нужно закрасить резистор, отмеченный на картинке как "Pencil Vgpu-mod". Проверить полученное после закрашивания сопротивление можно при помощи этого графика:

График

Вольтмод памяти:

vram

Напряжение на памяти по умолчанию равно 1.92V. Контроллер напряжения на памяти – Anpec APW7120 (Pin3=GND, Pin6=feedback, Pin8=phase), расположен на лицевой стороне карты, в правом верхнем углу.

Вольтмод с использованием переменного резистора: припаиваем 20K Ом переменный резистор между 3-й и 6-й ногами Anpec APW7120. Резистор предварительно нужно выкрутить на максимальное сопротивление. Для измерения напряжения на памяти можно использовать ноги конденсатора, указанные на картинке как "Measure Vmem on this cap".

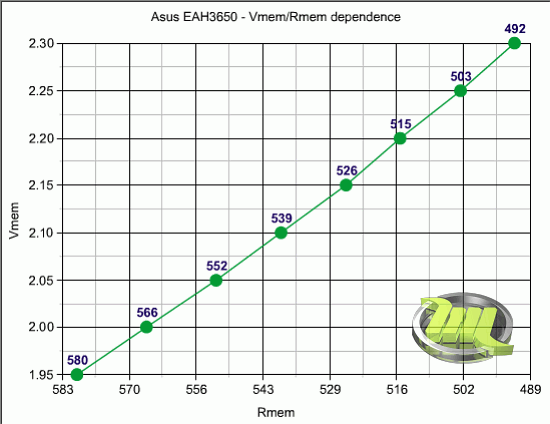

Карандашный вольтмод: для повышения напряжения на памяти нужно закрасить резистор, отмеченный на картинке как "Pencil Vmem-mod". Проверить полученное после закрашивания сопротивление можно при помощи этого графика:

vmem graph

Обратный вольтмод памяти: для понижения напряжения на памяти припаиваем 20K Ом переменный резистор между 6-й и 8-й ногами AnpecAPW7120, либо закрашиваем карандашом резистор, отмеченный на картинке как "Reverse Pencil Vmem-mod".
