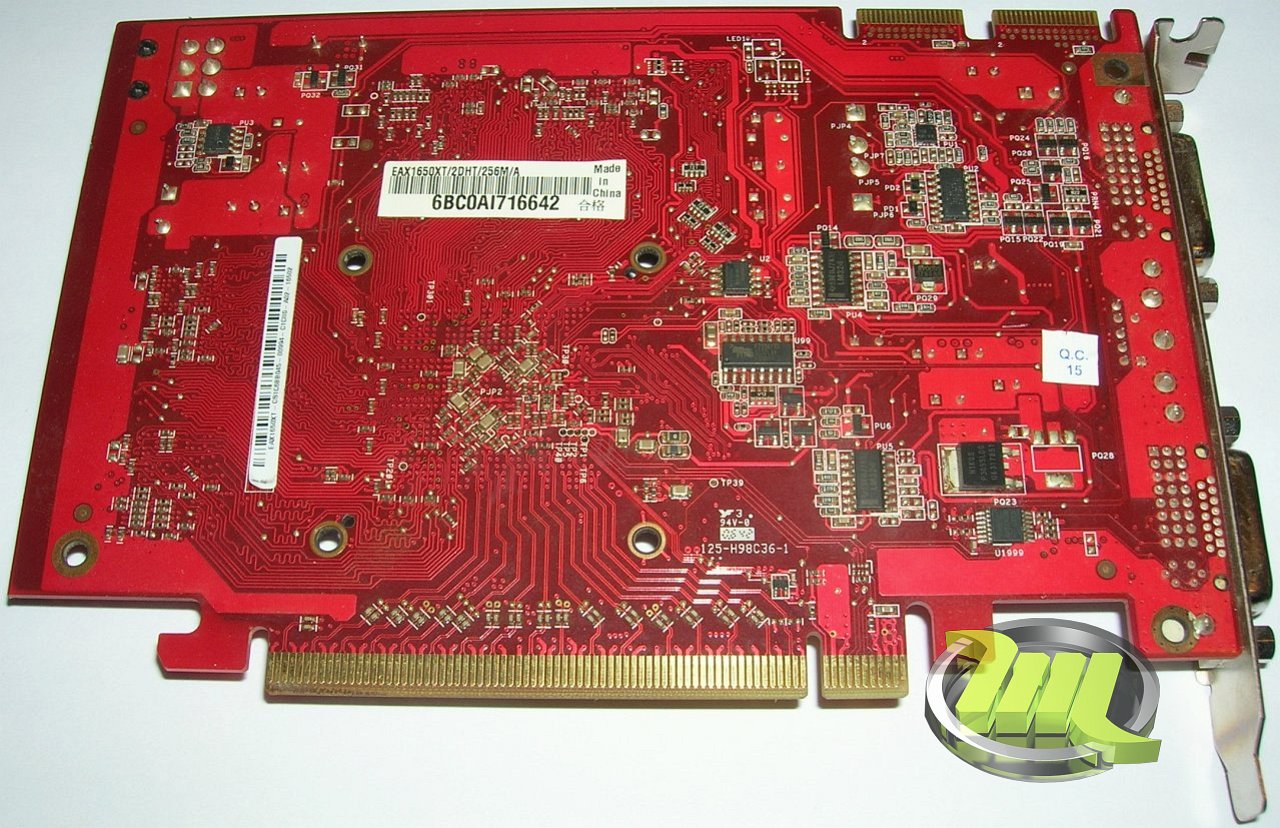

Видеокарты Asus EAX1650XT/2DHT/256M/A основаны на своем собственном дизайне PCB и являются более предпочтительными для разгона, чем референсные Radeon X1650XT. У них отсутствует проблема с перегревом элементов в системе питания GPU при вольтмоде, и нет защиты, как по напряжению, так и по току. Кроме того, на этих картах присутствует разъем для подключения дополнительного питания.
Вольтмод GPU:

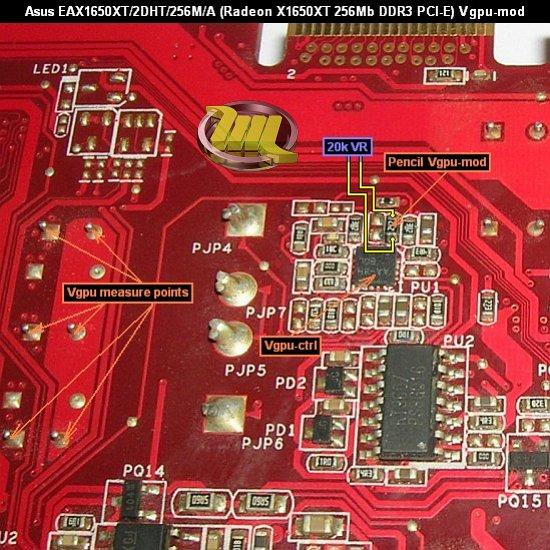

В качестве контроллера напряжения на GPU используется микросхема с маркировкой из двух строк: "AA-8HF" и "B0L". Она расположена на обратной стороне карты, в правом верхнем углу. Установить производителя этой микросхемы и найти по ней какую-либо информацию мне не удалось. Для поиска ноги с feedback сначала было измерено сопротивление на всех ногах данной микросхемы, после чего из списка возможных вариантов сразу же были вычеркнуты ноги, на которых сопротивление оказалось более чем 20K Ом (Pins 5, 7, 9, 11). Затем были вычеркнуты ноги с нулевым (либо близким к нулю), сопротивлением (Pins 4, 10). Еще две пары ног (2+6 и 13+14) были вычеркнуты по причине одинакового сопротивления на них – очень маловероятно, что сопротивление на feedback будет равно сопротивлению на какой-либо другой ноге. Из оставшихся пяти вариантов (Pins 1, 3, 8, 12, 15) была найдена нога (Pin 1), которая соединена с землей через один из резисторов, расположенных вокруг микросхемы контроллера.
Вольтмод с использованием переменного резистора: припаиваем 20K Ом переменный резистор (предварительно выкрученный на максимальное сопротивление) параллельно к резистору, отмеченному на картинке как "Pencil Vgpu-mod". Проконтролировать полученное напряжение можно на ногах любого из трех конденсаторов, указанных как "Vgpu measure points".

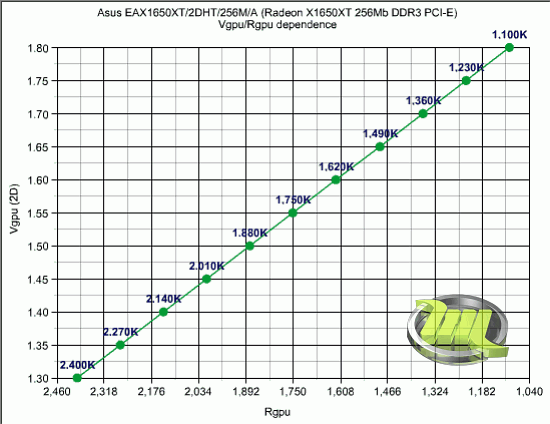

Карандашный вольтмод: для повышения напряжения на GPU нужно закрасить резистор, отмеченный на картинке как "Pencil Vgpu-mod". Проверить полученное после закрашивания сопротивление можно при помощи этого графика:
Вольтмод памяти:

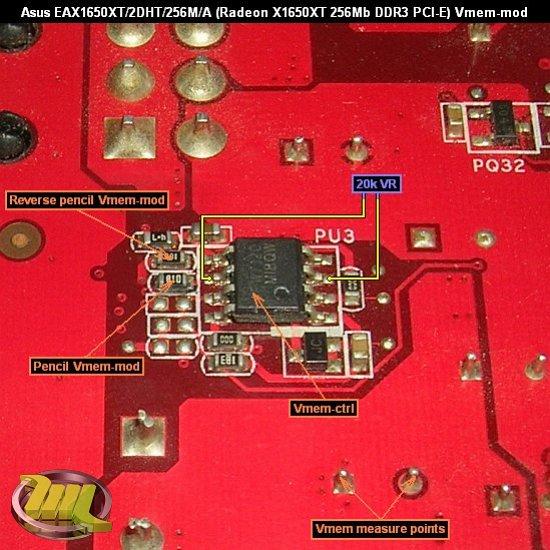

Контроллер напряжения на памяти – Anpec APW7120 (Pin3=GND, Pin6=feedback, Pin8=phase), расположен на обратной стороне карты, в левом верхнем углу.
Вольтмод с использованием переменного резистора: припаиваем 20K Ом переменный резистор между 3-й и 6-й ногами Anpec APW7120. Резистор предварительно нужно выкрутить на максимальное сопротивление.
Для измерения напряжения на памяти можно использовать ноги конденсатора, указанные на картинке как "Vmem measure points".

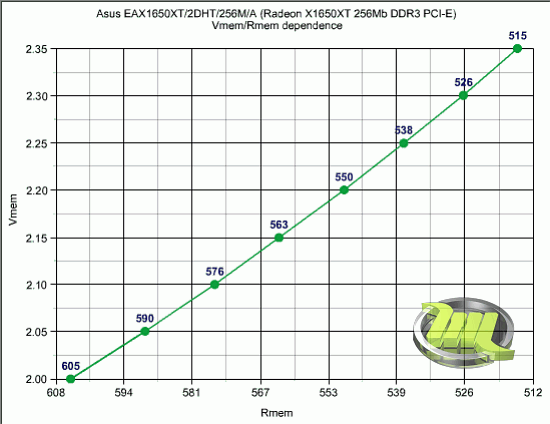

Карандашный вольтмод: для повышения напряжения на памяти нужно закрасить резистор, отмеченный на картинке как "Pencil Vmem-mod". Проверить полученное после закрашивания сопротивление можно при помощи этого графика:
Обратный вольтмод памяти: для понижения напряжения на памяти припаиваем 20K Ом переменный резистор между 6-й и 8-й ногами AnpecAPW7120, либо закрашиваем карандашом резистор, отмеченный на картинке как "Pencil reverse Vmem-mod".
