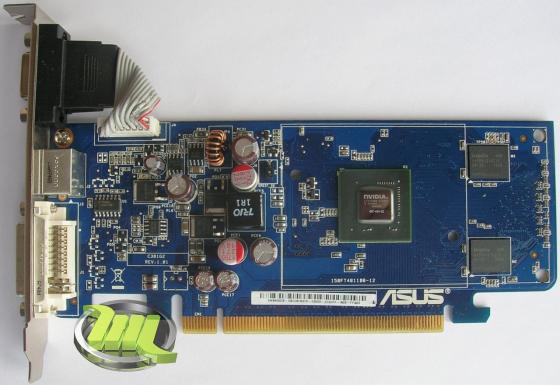

Данная видеокарта имеет собственный дизайн Asus. Она основана на новом графическом чипе G98, который пришел на замену G86. Система охлаждения видеокарты – пассивная.
Вольтмод GPU и памяти:
Вольтмод GPU: Напряжение на GPU по умолчанию равно 1.11V, оно одинаково для 2D и 3D режимов. В качестве контроллера напряжения на GPUAnpec APW7120 (Pin3=GND, Pin6=feedback, Pin8=phase), расположенная на лицевой стороне карты, в правой части. используется микросхема

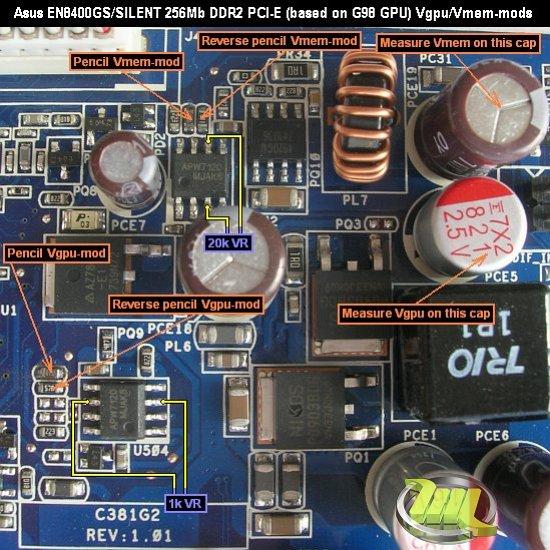

Вольтмод с использованием переменного резистора: припаиваем 1K Ом переменный резистор между 3-й и 6-й ногами Anpec APW7120. Резистор предварительно нужно выкрутить на максимальное сопротивление. Проконтролировать полученное напряжение можно на ногах конденсатора, отмеченного на картинке как "Measure Vgpu on this cap".

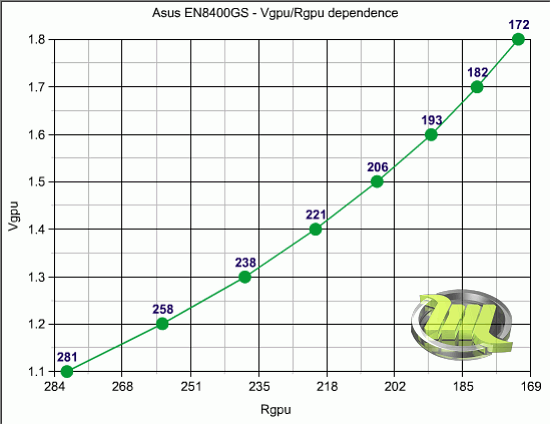

Карандашный вольтмод: для повышения напряжения на GPU нужно закрасить резистор, отмеченный на картинке как "Pencil Vgpu-mod". Проверить полученное после закрашивания сопротивление можно при помощи этого графика:
Обратный вольтмод GPU: для понижения напряжения на памяти припаиваем 1K Ом переменный резистор между 6-й и 8-й ногами AnpecAPW7120, либо закрашиваем карандашом резистор, отмеченный на картинке как "Reverse pencil Vgpu-mod".
Вольтмод памяти:
Напряжение на памяти по умолчанию равно 1.82V. Контроллер напряжения на памяти такой же, как и на GPU - Anpec APW7120. Он так же расположен на лицевой стороне карты, в правой части, но находится чуть выше контроллера GPU.
Вольтмод с использованием переменного резистора: припаиваем 20K Ом переменный резистор между 3-й и 6-й ногами Anpec APW7120. Резистор предварительно нужно выкрутить на максимальное сопротивление. Проконтролировать полученное напряжение можно на ногах конденсатора, отмеченного на картинке как "Measure Vmem on this cap".

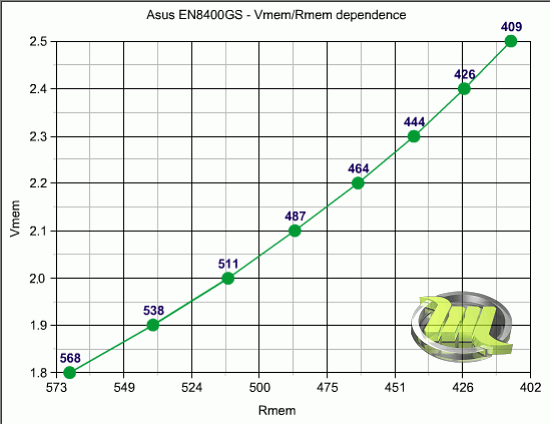

Карандашный вольтмод: для повышения напряжения на памяти нужно закрасить резистор, отмеченный на картинке как "Pencil Vmem-mod". Проверить полученное после закрашивания сопротивление можно при помощи этого графика:
Обратный вольтмод памяти: для понижения напряжения на памяти припаиваем 20K Ом переменный резистор между 6-й и 8-й ногами AnpecAPW7120, либо закрашиваем карандашом резистор, отмеченный на картинке как "Reverse pencil Vmem-mod".
