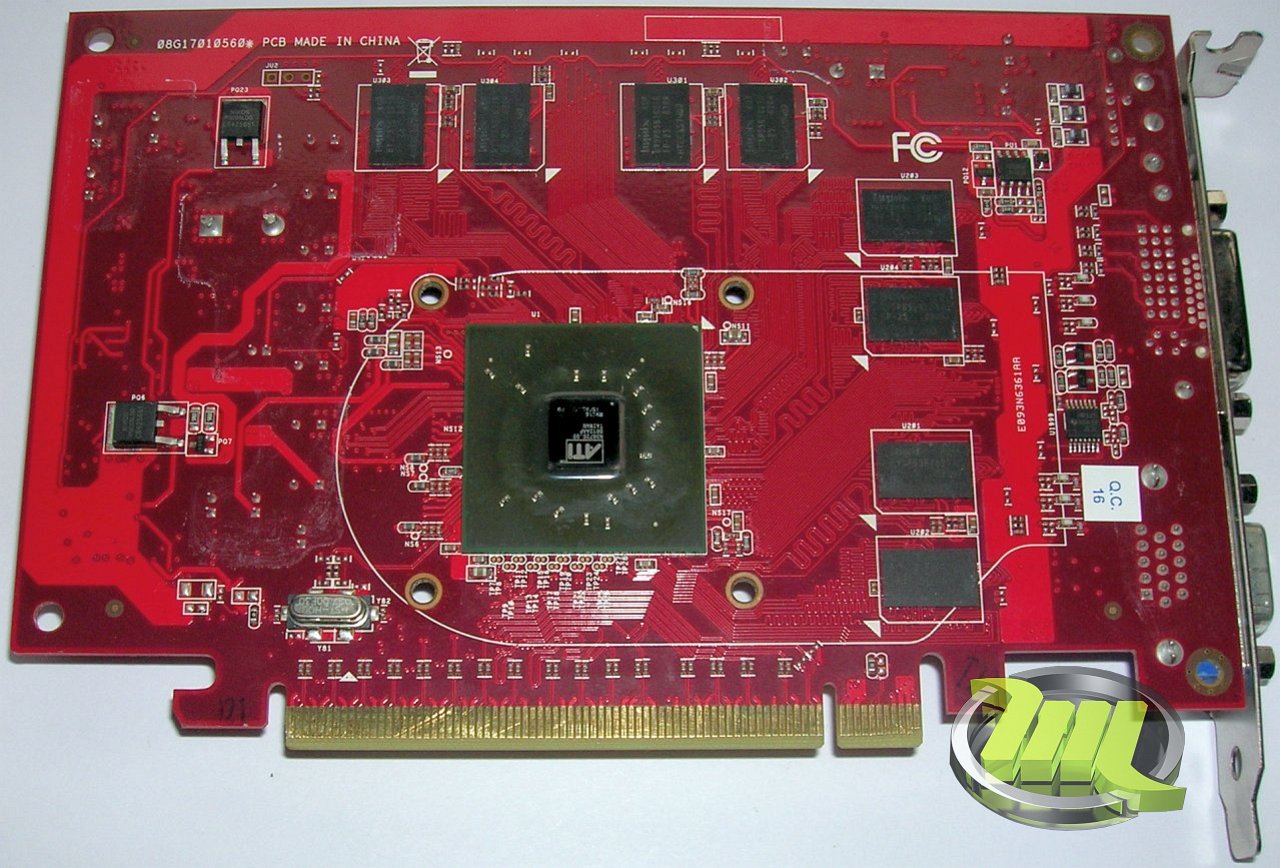

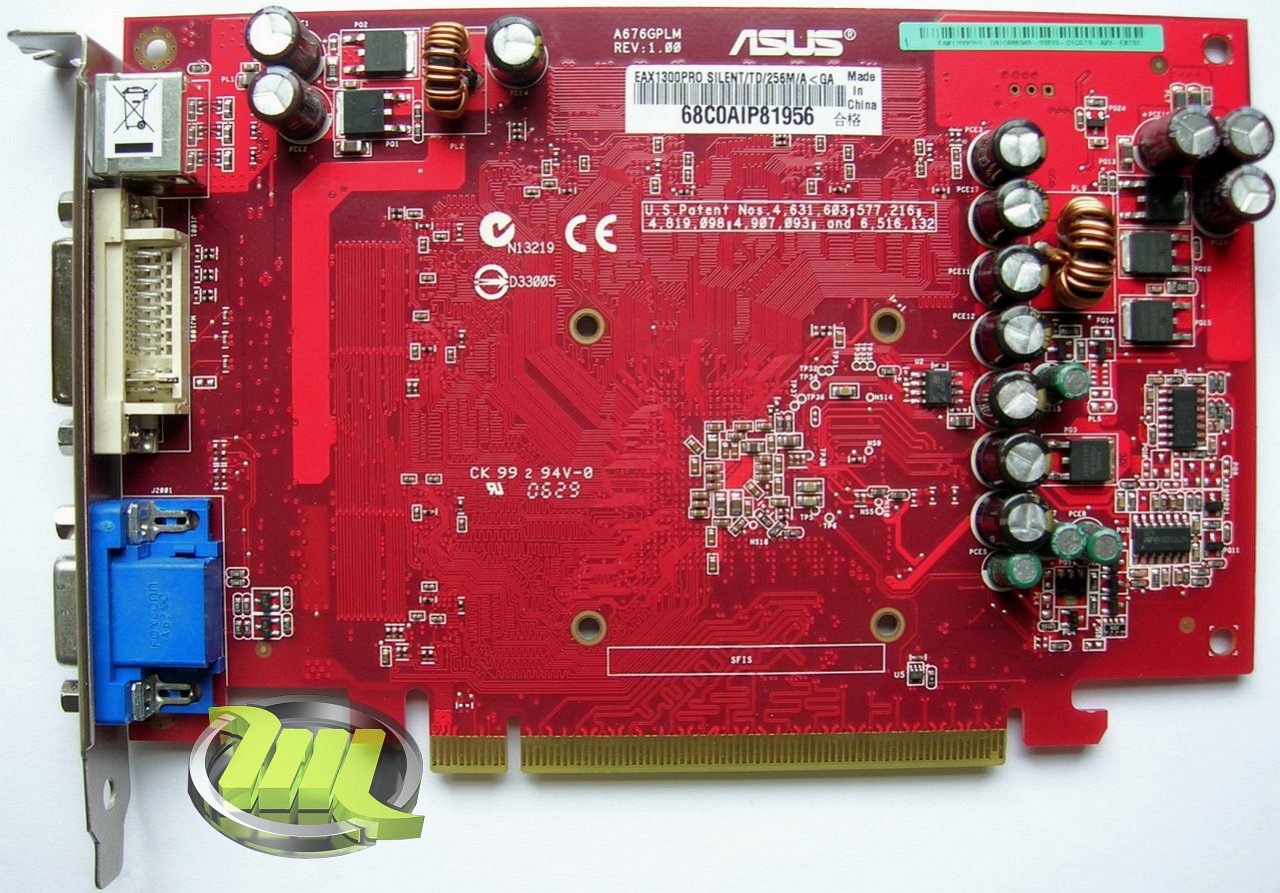

Эта видеокарта имеет собственный дизайн PCB, причем очень необычный – GPU и все чипы памяти расположены на обратной стороне:

Вольтмод GPU:

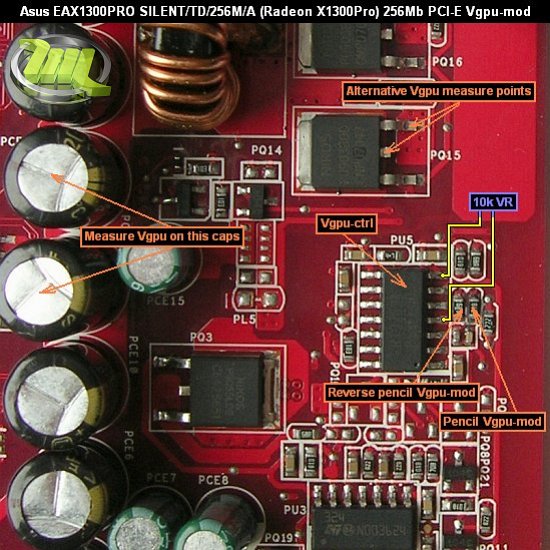

В качестве контроллера напряжения на GPU используется микросхема Richtek RT9259A (Pin7=GND, Pin4=feedback, Pin13=phase), расположенная на лицевой стороне карты, в правой верхней части.

Вольтмод с использованием переменного резистора: припаиваем 10K Ом переменный резистор между 4-й и 7-й ногами Richtek RT9259A. Резистор предварительно нужно выкрутить на максимальное сопротивление. Проконтролировать полученное напряжение можно на ногах конденсаторов в цепи питания GPU (два из них отмечены на картинке как "Measure Vgpu on this caps "). Доступ к этим конденсаторам перекрывает радиатор пассивной системы охлаждения, так что если вы не планируете его менять на что-то другое, то для замера Vgpu можно так же использовать альтернативные точки – правую и центральную ноги мосфета PQ15 (отмечены на картинке как "Alternative Vgpu measure points").

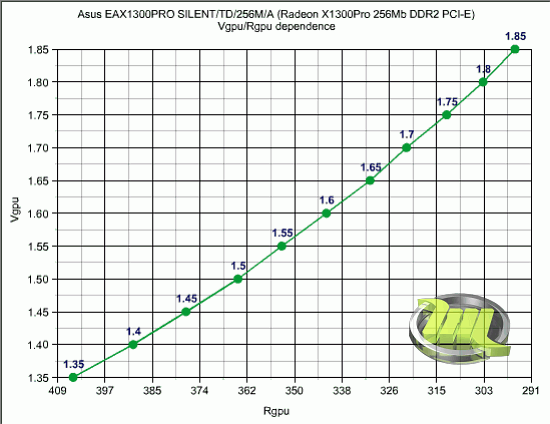

Карандашный вольтмод: для повышения напряжения на GPU нужно закрасить резистор, отмеченный на картинке как "Pencil Vgpu-mod". Проверить полученное после закрашивания сопротивление можно при помощи этого графика:

Обратный вольтмод GPU: для понижения напряжения на памяти припаиваем 10K Ом переменный резистор между 4-й и 13-й ногами RichtekRT9259A, либо закрашиваем карандашом резистор, отмеченный на картинке как "Pencil reverse Vgpu-mod".

Вольтмод памяти:

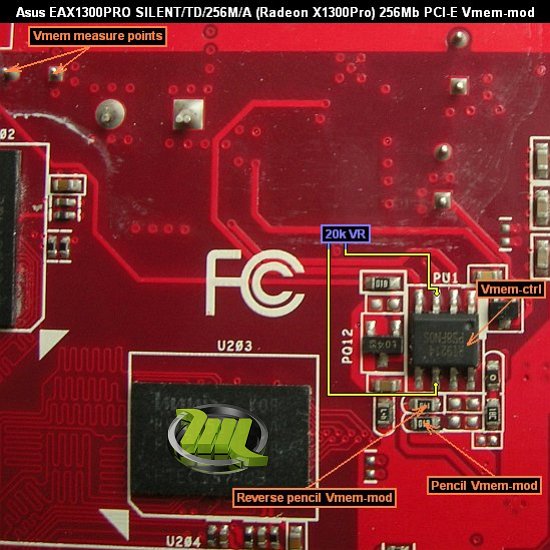

Контроллер напряжения на памяти – Richtek RT9214 (Pin3=GND, Pin6=feedback, Pin8=phase), расположен на лицевой стороне карты, в правой верхней части.

Вольтмод с использованием переменного резистора: припаиваем 20K Ом переменный резистор между 3-й и 6-й ногами Richtek RT9214. Резистор предварительно нужно выкрутить на максимальное сопротивление. Проконтролировать полученное напряжение можно на ногах конденсатора, указанных как "Vmem measure points".

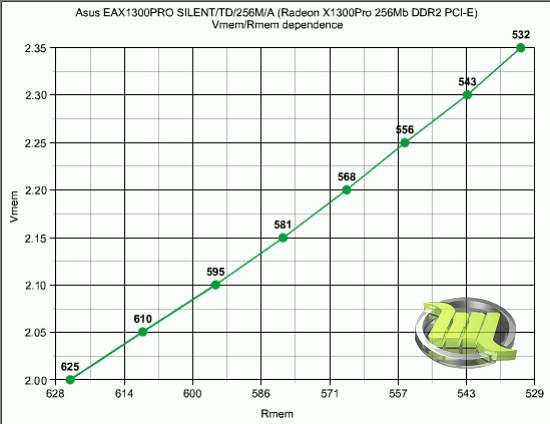

Карандашный вольтмод: для повышения напряжения на памяти нужно закрасить резистор, отмеченный на картинке как "Pencil Vmem-mod". Проверить полученное после закрашивания сопротивление можно при помощи этого графика:

Обратный вольтмод памяти: для понижения напряжения на памяти припаиваем 20K Ом переменный резистор между 6-й и 8-й ногами RichtekRT9214, либо закрашиваем карандашом резистор, отмеченный на картинке как "Pencil reverse Vmem-mod".
