Производитель заботится о надежности транспортировки своих продуктов к конечному пользователю – все водоблоки перед отправкой упаковываются в пористый пузырьковый полиэтилен и эта импровизированная упаковка заклеивается скотчем. Насколько нам известно, пока что изделия Silentchill не обзавелись собственными коробками. Вот так выглядит комплект поставки процессорного водоблока:
В него входят собственно водоблок, крепление из оргстекла и четыре винта с барашками и изоляционными шайбами. Последние понравились особенно – к металлической половинке приклеена резиновая (конечно же, они произведены в промышленных условиях, а не собственными руками дома):

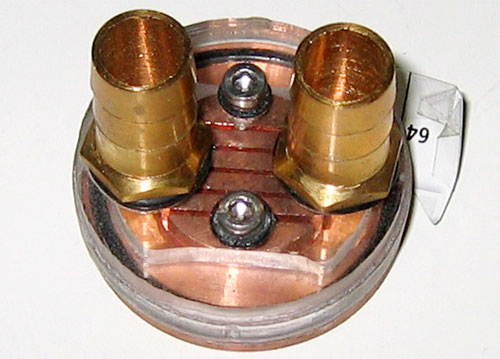

А вот и сам ватерблок:
На картинке прекрасно видно внутреннюю структуру, которую коротко можно охарактеризовать как «ребра и ромбовидные штыри».
Основание данного изделия – медное, круглой формы, в диаметре 50 мм. Его толщина – 3 мм, ребра имеют 5 мм в высоту. Медь для защиты от коррозии покрыта никелем.
Крышка водоблока состоит из двух частей, которые склеены между собой. Для герметичности дополнительно используются резиновые прокладки:
Подгонка частей между собой не идеальна, однако это на производительности водоблока ни коим образом не скажется.
Используются никелированные штуцера под шланг со внутренним диаметром 9 мм и внешним 12 мм. Они вкручены в крышку через собственные резиновые прокладки. Был неприятно удивлен, когда оказалось, что пользователь лишен возможности спокойно их открутить и при желании поставить собственные – клей используется и здесь!
Крышка прикручена двумя болтами с внутренними шестигранниками. Аналогично штуцерам, используются маленькие резиновые колечки и клей-герметик, поэтому без усилий разобрать данный водоблок вообще не представляется возможным. Кому-то это понравится, кому-то – нет, но большинство пользователей к подобным манипуляциям прибегает сравнительно редко.
Основание водоблока ровное, но отчетливо видны следы грубой шлифовки:
Их заметно даже невооруженным глазом и без эталонной монетки:
Конечно, обладатели данной модели сами могут попробовать привести основание к состоянию «зеркала», но они рискуют при этом испортить защитный никелированный слой, а выиграть в производительности только доли градуса.
Отдельно хотелось бы отметить продуманность конструкции крепления – в нем есть углубления под два винта, которыми крышка крепится к основанию ватерблока.
Правда, производитель не учел, что не все покупатели смогут хорошо зафиксировать теплосъемник на процессоре с помощью прилагаемых в комплекте винтов. К их качеству и удобству «барашков» претензий нет, но нет также и пружин, которые способны обеспечить равномерный прижим водоблока. Отсюда вывод: при установке нужно либо выверять все с ювелирной точностью, либо искать пружины и дополнительный комплект шайб самому, либо просто надеяться на то, что перекосов при установке не будет. Да, для современных процессоров неравномерное распределение нагрузки не будет чревато сколом кристалла, но деформация платы при слишком сильном прижиме не порадует никого (а ведь «до упора» и со всей силы, иногда даже с использованием инструментов типа плоскогубцев!, как минимум половина пользователей прикручивает водоблоки к процессору). Вы скажете, что такое крепление у подавляющего большинства промышленных водоблоков? Это ведь отнюдь не оправдание! Для исключения возможности всякого рода деформаций можно порекомендовать производителю комплектовать свой продукт упорной пластиной (хотя бы из тонкого оргстекла), обязательно прилагать в комплекте поставки набор пружин и желательно – дополнительные гайки, для жесткой фиксации крепежных винтов на плате. На сайте производителя указана стоимость процессорного водоблока Silentchill второй ревизии – она составляет 28 у.е. Согласитесь, относительно немного, но не настолько мало, как можно было подумать раньше (старый слоган производителя – «Мы хотим доказать, что хорошее водяное охлаждение может быть недорогим»).
Водоблоки для чипсета и видеокарты отличаются между собой лишь штуцерами, поэтому рассмотрим обе модели, но сразу скажу, что тестировать мы будем только одну из них.
Упаковка – аналогична процессорному:
Комплект поставки – тот же (водоблок, крепежная пластина из оргстекла, винты с барашками и изоляционными шайбами). На два теплосъемника в моем случае полагался один кулечек с термопастой (КПТ-8), но конечный покупатель получит пасту в придачу к любому из них.
Конструктивное исполнение обоих водоблоков не отличается, внутренняя структура совершенно одинакова:
пять пропилов, которые образуют шесть ребер.
Распределение пропорций – такое же, как и у процессорного водоблока (основание – 3 мм, ребра – 5).
Крышка – тоже клееная, привинчена двумя болтами к основанию:
Используются штуцера другого типа (они несъемные), какого-либо защитного покрытия основания нет.
Крепежная пластина из толстого оргстекла, с местами под головки болтов, которыми крышка крепится к основанию, позволит установить любой из этих двух водоблоков на любую видеокарту или материнскую плату с монтажными отверстиями около чипсета, кроме, конечно, плат на NForce 4 Series, у которых северный мост расположен прямо перед установленной в систему видеокартой (общая толщина блоков без штуцеров – примерно 15 мм).
Как уже было сказано выше, ватер на видеокарту отличается от чипсетного только угловыми штуцерами и установленной в состоянии поставки крепежной пластиной. Штуцера не снимаются и не поворачиваются, поэтому снять пластину не представляется возможным.
Если Вы захотите использовать собственную – придется резать эту. Или на свой страх и риск пробовать безболезненно открутить штуцера (лично мы пробовали, но максимальных усилий прилагать не стали. В один момент стало страшно за прочность общей конструкции и было решено оставить все, как есть).
Между теми двумя водоблоками, которые попали к нам на тестирование, есть еще одно маленькое отличие: ширина пропилов у того, который предназначен для видеокарт, примерно соответствовала толщине ребер (почти 2 мм), у чипсетного пропилы оказались шириной 1 мм, ребра – почти 3. Сказывается наполовину кустарное производство, но на производительность это кардинальным образом не повлияет.
Основание обоих водоблоков было покрыто защитной пленкой (мелочь, а порадовало), качество шлифовки и полировки – на уровень выше, чем у процессорного, но все-таки не идеально:
Осталось упомянуть, что стоимость обоих блоков находится в районе 25 у.е.
Вот наши родственники на общей фотографии, по которой дополнительно можно судить об их отличиях и общих чертах:
Насколько хорошо они себя покажут – продемонстрирует проверка!
