В верхней крыше блока питания расположен 135-миллиметровый вентилятор Protechnic MAGIC MGT13512XB-O25 ZP "series A" с следующими техническими характеристиками:

• Напряжение питания 12 вольт;
• Ток потребления не более 0.38 А;
• Скорость вращения 1800 оборотов в минуту;
• Воздушный поток 100 cfm.

Если крышку снять, откроется следующая картина:

Позволил себе вольность выделить основные элементы блока питания.

1. Выпрямительный мост GSIB2580 (800 В 25 А);
2. Два дросселя APFC (145 мкГн);
3. Две пары из MOSFET IXFH44N50P (500 В 0.014 Ом) и диода DSEP15-06B (600 В 15 А 25 нс) узла APFC;
4. Два конденсатора APFC – 270 мкФ 450 В, серия KMT (импульсный ток 1.35 A);

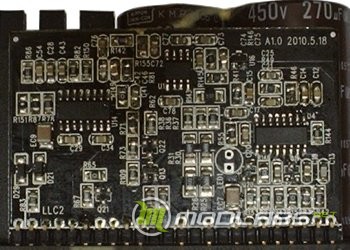

5. Плата контроллера APFC и основного преобразователя;
6. Два MOSFET IXFH44N50P основного преобразователя;
7. Силовой трансформатор в исполнении под LLC преобразователь (две секции);
8. Резонансный конденсатор 0.22 мкФ 630 В, серия MMKP82;
9. Выпрямительный мост на четырех MOSFET IXTQ182N055T (55 В 5 мОм) канала 12 вольт;
10.  Три конденсатора 2700 мкФ 25 В марки KY (17 мОм, 3.35A) по выходу 12 вольт;
11.  Плата преобразователей 5, 3.3 вольта и выходных разъемов;
12.  Плата мониторинга.

Контроллер дежурного источника определить не удалось, микросхемы в корпусе SOT23-6 имеют сокращенную маркировку. В качестве силового транзистора используется MOSFET TK8A65D (650 В 0.7 Ом), сглаживающий конденсатор 470 мкФ 16 В серии SEPC (10 мОм).

В блоке питания использованы электролитические конденсаторы японских фирм Nippon и Sanyo.

Блок питания содержит много электронных компонентов управления, поэтому в топологии используется три платы управления и мониторинга.

Основной контроллер блока питания содержит микросхемы:

• (слева) L6599A – контроллер резонансного LLC преобразователя;
• (в центре) LM393 – сдвоенный компаратор;
• (справа) UCC28061 – контроллер двухфазного узла PFC.

Плата мониторинга

Основной управляющий элемент – однокристальный микропроцессор Atmel ATMEGA88, которая включает в себя 8-канальный аналого-цифровой преобразователь с разрядностью десять бит. Вторая микросхема в  корпусе SO-8 – сдвоенный операционный усилитель LM258. В правой части платы расположены два столбца контактов – с противоположной стороны установлена микросхема супервизора PS232.

Плата преобразователей 5, 3.3 вольта и выходных разъемов.

Вид со стороны разъемов:

И с противоположной стороны:

Плата состоит из двух одинаковых DC/DC преобразователей с питанием от общей шины 12 вольт. Контроллеры APW7073 с двумя парами MOSFET APM3109 (30 В, 8 мОм) и APM3116 (30 В, примерно 5 мОм) в каждом преобразователе.

Сглаживающие конденсаторы 1500 мкФ 6.3 В серии SEPC (10 мОм), по три штуки на канал.

LLC преобразователь

В блоке питания «Thunderbolt PLUS 800W Gold» основной преобразователь реализован на резонансном преобразователе LLC типа. Сокращение «LLC» не имеет расшифровки и означает тип резонансного контура L-L-C, т.е. система с двумя резонансными частотами. Технологию работы преобразователя опустим, важнее его свойства – ток через трансформатор имеет форму, близкую к синусоиде, что означает низкий спектр помех в «токовой» составляющей. С точки зрения напряжения тоже есть положительные моменты – при переключении транзисторов ток снижается, что позволяет изменять напряжение на них не так быстро. Затягивание фронтов – еще один способ снизить спектр помех. Но, изменения коснулись не только способа работы преобразователя, трансформатор тоже претерпел существенные модификации.

Ничего странного не наблюдаете? Трансформатор состоит из двух изолированных секций – первичной и вторичной обмоток. В обычных преобразователях (полумост, прямоходовой однотактный) стараются уменьшить индуктивность рассеивания обмоток, для чего их наматывают как можно ближе и с наибольшей поверхностью соприкосновения. Такой прием позволяет уменьшить рассеивание, но при том получить слишком хорошую емкостную связь между обмотками. Для подавления этого дефекта между первичной и вторичной обмотками прокладываются обмотки из одного витка (емкостные экраны), которые соединяют с общим проводом. В результате, паразитная емкость обмотки действует только на экран и не проникает в выходную цепь. На бумаге это работает красиво, но, в действительности, экран не бывает 100-процентным. И еще один момент – экранирующую обмотку делают только на первичной стороне, забывая о том, что трансформатор система симметричная и помехи из вторичной обмотки наносят не меньший вред. К тому же, введение экранирующих обмоток увеличивает расстояние между первичной и вторичной обмотками, что повышает рассеивание и удорожает производство трансформатора (обычно экранирующая обмотка выполняется медной лентой).  В LLC преобразователях обмотки разнесены в разные секции трансформатора и имеют крайне малую поверхность контакта. При большом желании перегородку между секциями можно выполнить из фольгированного диэлектрика и соединить с общим проводом на первичной и вторичной сторонах, что дополнительно снизит проникновение между обмотками. В данном блоке питания дополнительное экранирование не используется, но и при таком исполнении должен обеспечиваться низкий уровень высокочастотных помех.

Чтобы было понятнее, сделаю модель двух типов преобразователей, используемых в блоках питания повышенного качества – резонансный LLC и  однотактный прямоходовой преобразователь.

Конденсаторы C3, С8 и C5, C7 эмулируют паразитную емкость проникновения между первичной и вторичной обмотками. Особенность работы преобразователей и элементной базы:

LLC – ток через трансформатор близок к синусоидальному, напряжение – с одной стороны меандр с размахом +/-180 вольт, с другой  резонансный контур, т.е. чистый синус амплитудой 100-300 вольт (в зависимости от мощности нагрузки на блок питания).

PWM – ток через трансформатор довольно резкий, повторяет напряжение. Напряжение – прямоугольные импульсы с размахом +/-380 вольт.

Из описания видно, что кроме явного недостатка конструкции трансформатора, PWM система имеет в двое больший размах напряжения, прикладываемого к трансформатору. Кстати, о напряжении – обычно первичная обмотка LLC трансформатора состоит из двух слоев, в результате с перегородкой контактирует средняя часть обмотки, т.е. напряжение помехи в два раза снижено. Иногда, первичную обмотку выполняют из трех слоев, но третий слой не доходит до конца секции, что уменьшает напряжение помехи с половины до 1/3.

Итак, какие моменты приводят к уменьшению уровня помех при переходе к LLC преобразователю:

• Малая емкостная связь между обмотками;
• Сниженное напряжение высокочастотных составляющих на первичной стороне (в два раза, по сравнению с классическим вариантом однотактного преобразователя);
• Снижение уровня помех от фронтов переключения транзисторов;
• Упрощение трансформатора;
• Удаление из блока питания выходного дросселя, на котором рассеивается значительная мощность.

Модель сделана, а как же результаты?

В качестве полезной части интересуют помехи, которые наводятся между первичной и вторичной сторонами трансформатора – этот вид помехи действует между сетевой и выходной частями преобразователя, а потому хорошо проникает на выход.

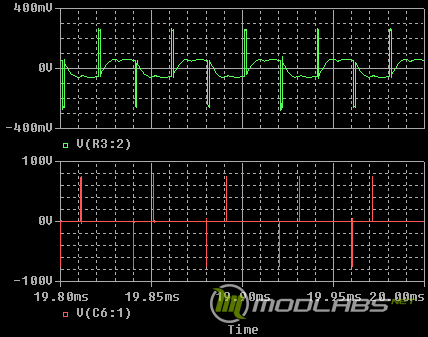

Токовую составляющую можно посмотреть на резисторах R3 и R5 модели.

Как видите, результаты даже не одного порядка – LLC преобразователь гораздо «тише».

iPower Meter

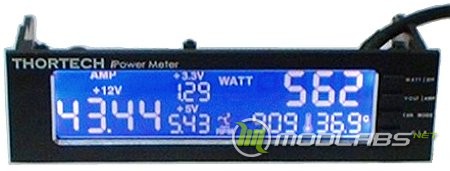

Блок питания «Thunderbolt PLUS 800W Gold» комплектуется индикаторной панелью «iPower Meter»? которая может устанавливаться в 5.25” слот системного блока. Выглядит он примерно так:

Блок индикации может показывать:

• Или токи или напряжения по каналам 3.3, 5, 12 вольт (левая и средняя зоны);
• Или общую мощность нагрузки или КПД (правая верхняя зона);
• Скорость вращения вентилятора и температуру в блоке питания (правая нижняя зона).

Довольно необычно, но блок показывает довольно точно. По напряжениям расхождение едва заметно, а по мощности наблюдается отставание на 2-3 ватта, что при мощности нагрузки в 100-800 ватт не так уж и существенно. Из-за ‘отставания’ тока индицируемый КПД немножко завышен, примерно на 1 процент. Например, при средней нагрузке блок питания показывает эффективность 92.08%, тестирование на блоке нагрузок представляет результат 91.1%.  По точности съема данных сказать достаточно сложно, для этого придется полностью скалывать схему, что крайне затруднительно. Одно можно сказать определенно – для считывания величин токов используются высокоточные резисторы (не хуже 1%).
