Для исследования влияния помех в сети 220 вольт на качество работы блоков питания был сделан небольшой стенд, генерирующий два вида помех – дифференциальные и синфазные. Подробнее работа стенда описана в предыдущей статье и специально останавливаться на вопросе нет необходимости.
Теперь дифференциальные помехи. Подобный вид помех возникает между двумя питающими проводами сети 220 вольт. В домашних условиях их источником является коммутация очень мощной нагрузки, например электрочайника или компрессора холодильника. Протестируем на блоках питания, используем напряжение помехи 240В.
Aerocool Strike-X 800

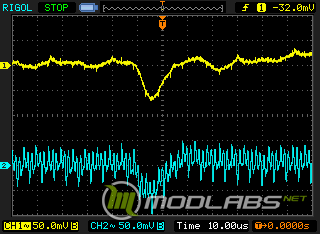

Слева картинка для не нагруженного блока питания, справа – 600 Вт.
Thunderbolt PLUS 800W Gold

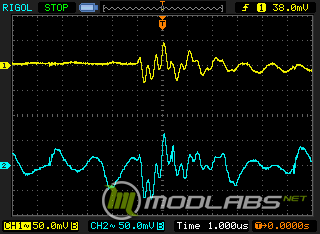

Слева картинка для нагрузки блока питания 20 Вт, справа – 600 Вт.
Обращаю Ваше внимание – картинки сняты для напряжении помехи 100 вольт при мощности 20 Вт и 200 вольт при 600 Вт. При попытке установить бОльшую величину помехи блок питания выключается.
Если не брать в расчет крайнюю "чувствительность" блока питания «Thunderbolt» к дифференциальным помехам, то всё остальное у обоих БП примерно аналогично – и величина помехи и ее длительность.

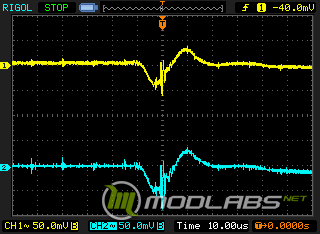

Теперь о синфазных помехах. Этот тип помех возникает между землей и двумя выводами питающей сети, а потому их механизм и способы распространения отличаются от ранее рассмотренных дифференциальных помех, что требует отдельного исследования. Выключенный БП слева, нагруженный (600 Вт) справа:
Aerocool Strike-X 800
Thunderbolt PLUS 800W Gold
Обратите внимание на различающуюся кратность шкалы напряжений – для «Strike-X» это 200 мВ/деление, против 50 мВ/деление для «Thunderbolt».
Блок питания «Thunderbolt PLUS 800W Gold» и здесь доказал правдивость характеристики о крайне низком уровне помех. Даже без удаления «Y» конденсаторов входного фильтра уровень помехи на его выходах всего лишь 50 мВ, против 350 мВ у его конкурента. Это довольно интересный и, как ни странно, прогнозируемый результат.
HDD emulation
Это контрольный тест, который дублирует ранее проведенное тестирование. Но здесь есть одна особенность – наблюдение с помощью осциллографа позволяет рассмотреть мелкие подробности, скрытые довольно грубоватыми приборами блока нагрузок. Тест выполняет импульсную нагрузку по выходу 12 В разъема Molex, током 2 ампера и длительностью 1 мс. Нагрузки блока питания – равномерная по выходам, статическая, 600 Вт.

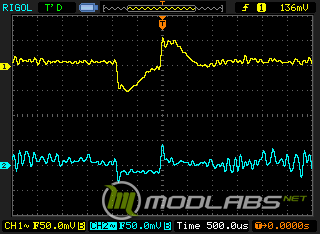

Aerocool Strike-X 800

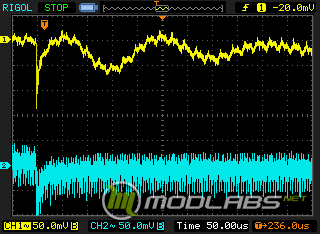

Thunderbolt PLUS 800W Gold
Нее, я не перепутал картинки, всё так и есть. Причем, картинка совершенно не совпадает с предыдущими данными тестирования. Ошибка? Вовсе нет, просто блок нагрузок 'видит' напряжение на свих выходах через RC фильтр с такими параметрами, какие обычно используют во входных LC фильтрах преобразователей, которые подключаются к блоку питания. Посмотрите на топологию преобразователей процессора и видеокарты, их цепи питания 12 вольт всегда начинаются с дросселя, за которым следует несколько конденсаторов. Хороший тест должен показывать именно то, что оказывает влияние на работоспособность питаемого оборудования, поэтому в блок нагрузок установлены дополнительные фильтры. Однако в данном случае никаких фильтров не ставилось, ведь в HDD отсутствуют крупногабаритные компоненты входного фильтра и сглаживать относительно длинные помехи они не способны.
Итак, блок питания «Thunderbolt PLUS 800W Gold» при импульсной нагрузке в 2 ампера дает снижение напряжения на 0.14 вольта. Попробую предположить, что если бы ток был больше, то и величина падения напряжения пропорционально возросла. Почему же у «Strike-X» нет такого безобразия, а здесь есть? Давайте попробуем разобраться. В блоке питания «Strike-X» цепь 12 вольт Molex подключается к общей шине 12 вольт непосредственно, а в «Thunderbolt» через дополнительный LC фильтр. Величина индуктивности около 1.5 мкГн, емкость 470 мкФ. На картинке присутствует ярко выраженный колебательный с частотой около 5 кГц. Если вычислить резонансную частоту контура L и C, то примерно 5 кГц и выйдет. Что до 'дикого' провала напряжения в начале переходного процесса величиной 0.14 вольта, то этот вопрос обязательно следует исследовать.
