Блок питания «Thunderbolt PLUS 800W Gold»  не имеет разделения на каналы, вся его мощность может быть снята по любому выходу 12 вольт. Но это довольно большой ток и при коротком замыкании могут быть неприятные последствия, поэтому требуется дополнительный тест по данному вопросу.

Для получения короткого замыкания используется шлейф-удлинитель Molex, который подключается к самому дальнему разъему Molex блока питания и замыкается с помощью тумблера. Подробнее вопрос описан в предыдущей статье.

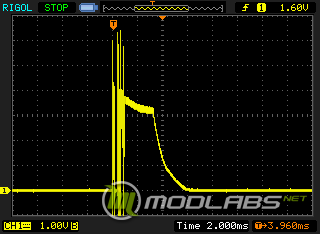

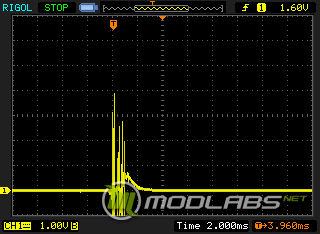

Слева 12 вольт, справа тест для выхода 5 вольт.

Aerocool Strike-X 800

Блок питания нагружен на 250 Вт.

Thunderbolt PLUS 800W Gold

 Блок питания нагружен на 250 Вт.

Примечание: (*) – бОльшая цифра вызвана разрядом сглаживающих конденсаторов, меньшая – ограничением по току.

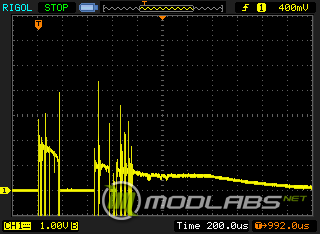

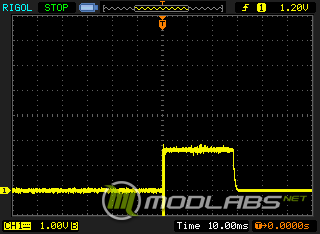

Давайте поближе посмотрим на канал 5 вольт, очень уж непонятная вышла картинка.

Довольно странная форма тока, без пологой части. Но, если БП нормально работает, значит это просто "особенность реализации", бывает. То, что ток следует периодами – это нормально. Замыкание цепи осуществляется тумблером, а любое механическое устройство коммутации всегда создаст звон соединения (периодическое замыкание-размыкание небольшой продолжительности), который и наблюдается на картинке. Любое соединение даст подобный звон, поэтому тестирование с помощью тумблера достаточно корректно. К слову, подобное прерывистое замыкание более "болезнено" схемам защиты, чем устойчивое замыкание.
